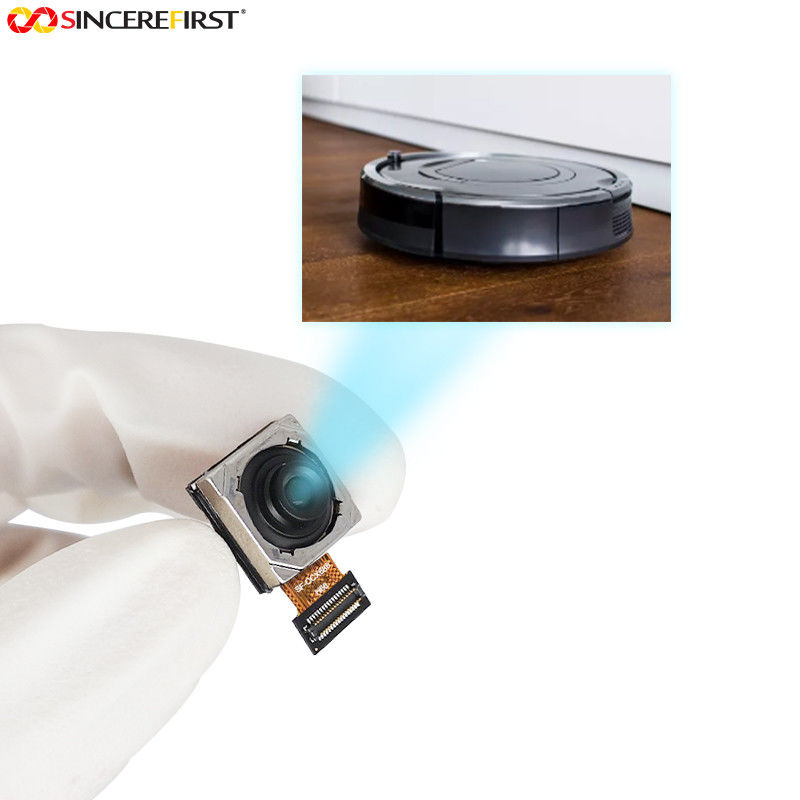

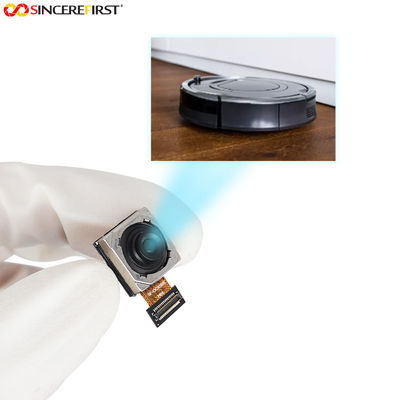

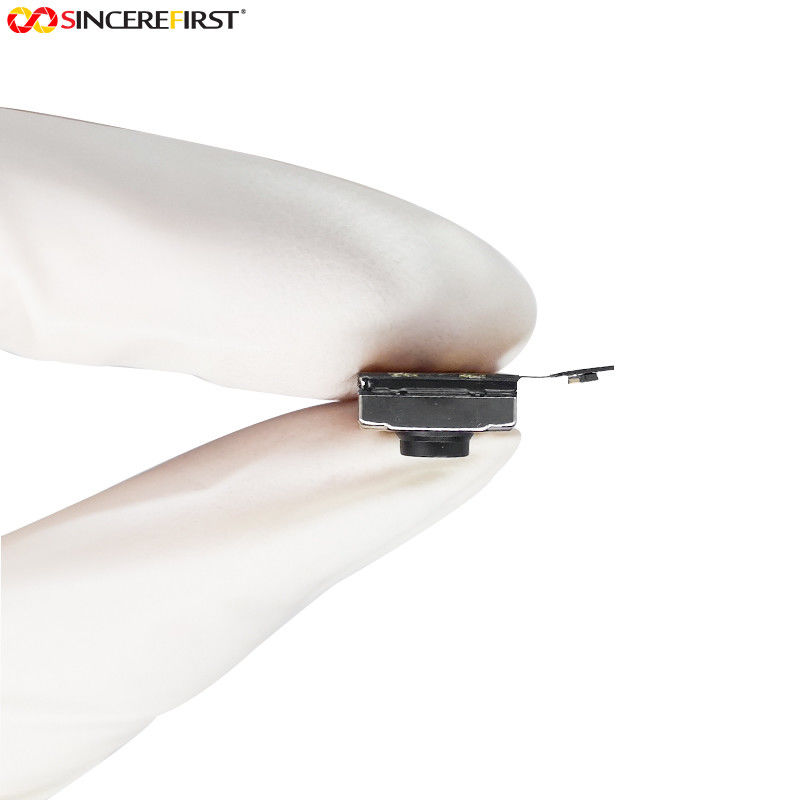

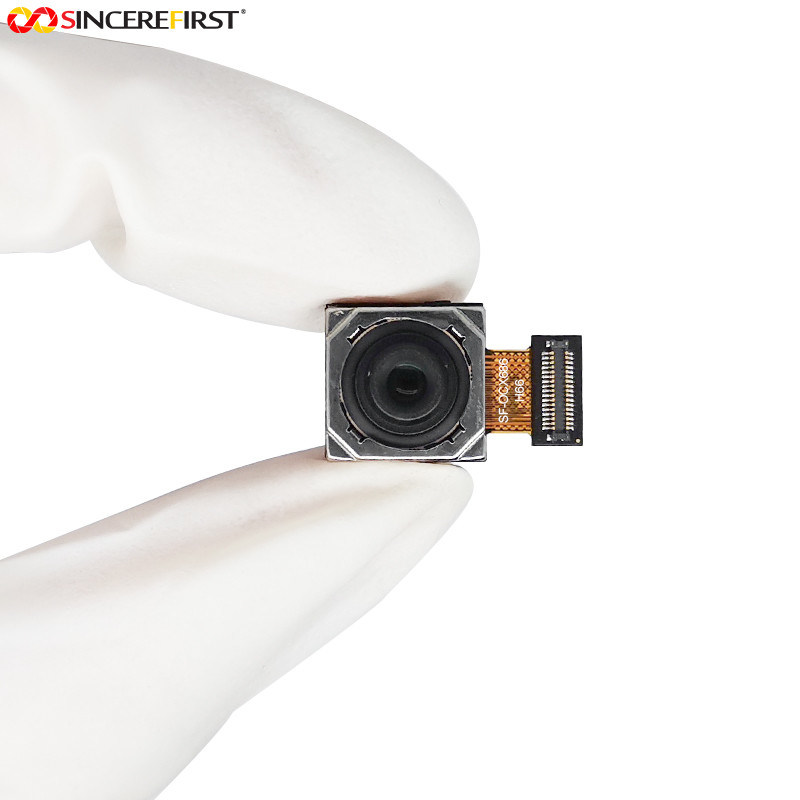

Lente mega 6P del pixel 1/1.73 del modulo 64 della macchina fotografica di Sony IMX686 FPC

Modulo mobile automatico della macchina fotografica del sensore di immagine del fuoco 64mp Sony IMX686

Specificaitons

Descrizione

IMX686 è i 9,251 millimetri diagonale (tipo 1/1,73) tipo attivo sensore impilato del pixel di CMOS di 64 Mega-pixel di immagine con una matrice quadrata del pixel. Adotta il sensore retro-illuminato ed impilato di Sony di CMOS di immagine per raggiungere l'immagine ad alta velocità che catturano dai circuiti del convertitore di A/D di parallelo della colonna e l'alta immagine a basso rumore e del sensibilità (che paragona al sensore convenzionale di immagine di CMOS) attraverso la struttura del pixel della rappresentazione illuminata parte. Il filtro dal mosaico di colore primario del pigmento della R, di G e di B è impiegato. Funziona con quattro tensioni di alimentazione elettrica: l'analogo 2,9 V e 1.8V, 1,1 V digitali e 1,8 V per l'interfaccia dell'ingresso/uscita e raggiunge il basso consumo energetico. Inoltre, questo prodotto è progettato per uso in PC della compressa e del telefono cellulare. Nel usando questo per un'altra applicazione, Sony Semiconductor Solutions Corporation non garantisce la qualità e l'affidabilità del prodotto. Di conseguenza, non usi questo per le applicazioni all'infuori del PC della compressa e del telefono cellulare. Consulti il vostro rappresentante di Sony Semiconductor Solutions Corporation se avete qualunque domande.

Caratteristiche

◆sensore Retro-illuminato ed impilato di immagine di CMOS

◆Disposizione del filtro colorato da codifica di Bayer del quadrato (QBC)

◆Fuoco automatico di rilevazione di fase (PDAF)

◆Alto pixel adiacente Binning (16 di 30fps@QBC-HDR 30fps@V2H2 QBC-HDR 120fps@2x2 di risoluzione di 30fps@Full di frame per secondo (Ri-mosaico di QBC): 9) pixel adiacente Binning V2H2 (16 di 240fps@2x2: 9)

◆Alto rapporto di segnale/disturbo (SNR)

◆Operazione doppia di sincronizzazione del sensore

◆2D correzione dinamica incorporata del pixel di difetto (DPC)

◆Lente che protegge correzione (LSC)

◆Sensore di temperatura incorporato

◆Video formato dell'uscita di 10 CRUDI, 8 CRUDI, RAW14 (QBC HDR senza locale Tone Mapping)

◆Funzione del Ri-mosaico di QBC

◆Modo eccellente di notte

◆Funzione di QBC HDR

◆Due PLLs per la generazione di orologio indipendente per controllo del pixel e l'interfaccia del emissione dei dati

◆Emissione dei dati di serie CSI-2
MIPI D-PHY 2lane/4lane, Max.2.5Gbps/laneD-PHYspec.ver.
MIPI C-PHY1/2/3trio.Max4.5Gsps/TrioC-PHYspec.ver.1.2 compiacente
◆comunicazione di serie a due fili (supporti I2C " più veloce di Rapido modo del "" di modo " e I3C)
◆pezzo 5K della ROM di OTP per gli utenti

Struttura del dispositivo

◆Sensore di immagine di CMOS

◆Dimensioni immagine: Diagonale 9,251 millimetro (tipo 1/1,73)

◆Numero di efficaci pixel: 9344 (H) × 7024 (v) i pixel da approssimativamente 65,6 m.

◆Numero dei pixel attivi: 9248 (H) × 6944 (v) i pixel da approssimativamente 64,2 m.

◆Dimensione del chip: 8,638 millimetri (H) × 6,460 millimetro (v)

◆Dimensione delle cellule di unità: 0,80 μm (H) μm del × 0,80 (v)

◆Materiale del substrato: Silicio

Applicazioni

industriale, medico, visione artificiale, per controllo di accesso, per i microscopi, per traffico astuto, istruzione, per ricerca e sviluppo, per vendita al dettaglio, per metrologia, per i dispositivi inclusi, per l'industria automobilistica, agricoltura, per i UAVs, per elettronica, per robotica, per il monitoraggio di traffico
