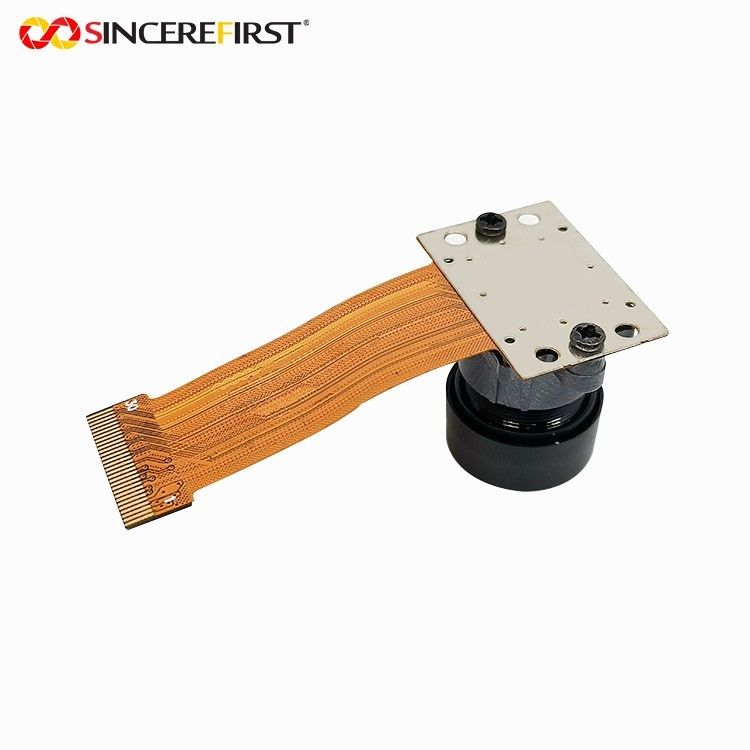

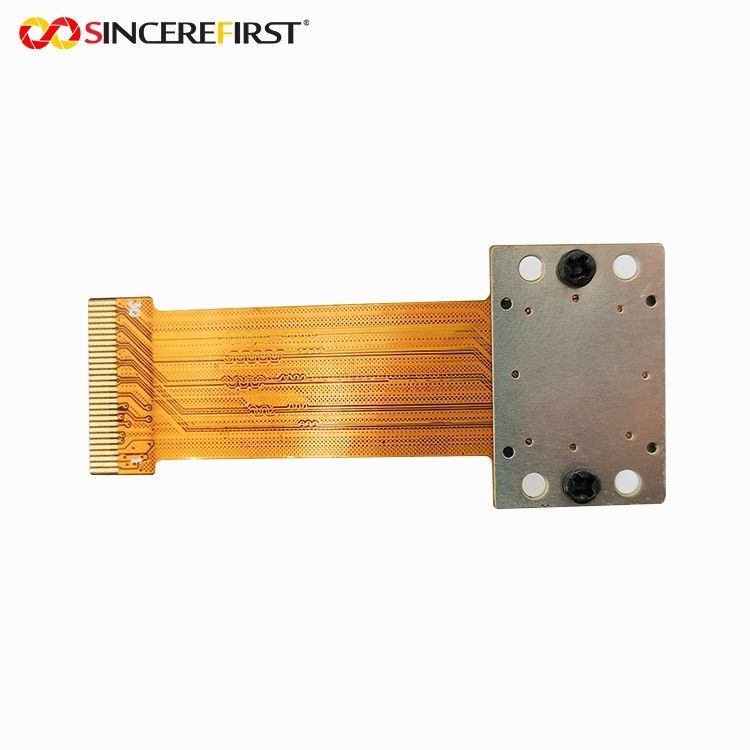

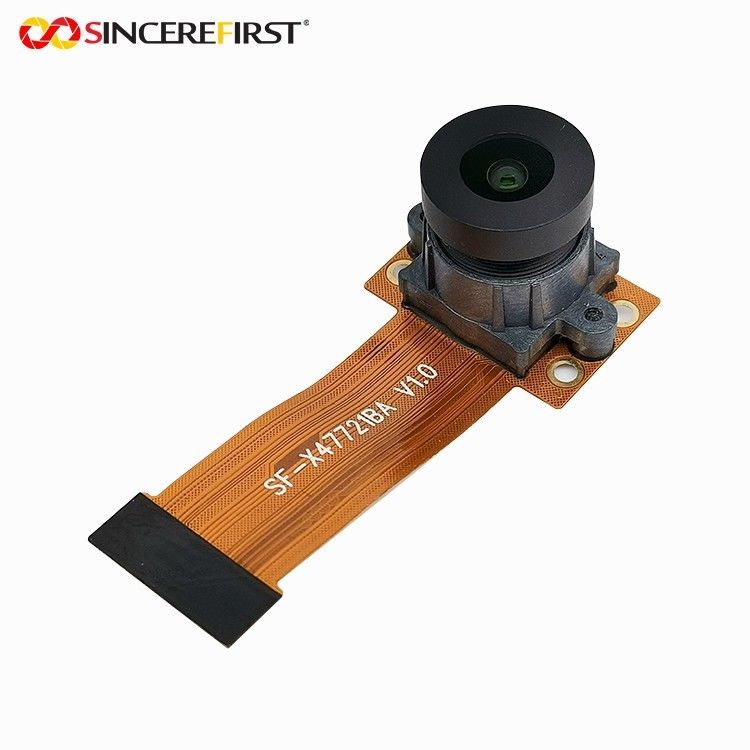

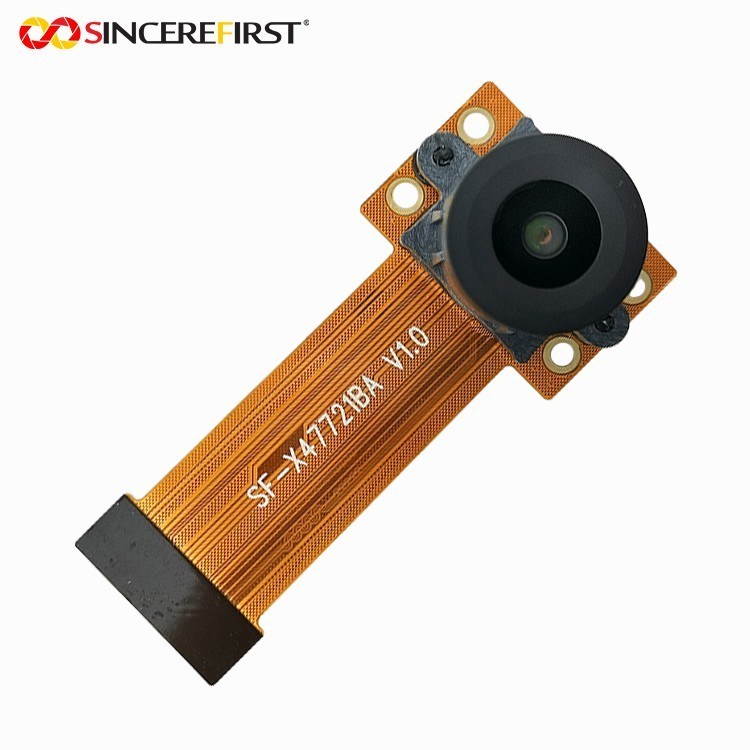

Modulo Arducam 12mp Imx477 della macchina fotografica del lampone pi FPC grandangolare

modulo grandangolare della macchina fotografica del lampone pi di Arducam del sensore di 12mp IMX477

Specificaitons

Descrizione

Il IMX477 è 12.3MP un tipo 1/2,3" sensore di immagine di Sony Exmor RS CMOS, pricipalmente progettato per le macchine fotografiche del consumatore, particolarmente per le videocamere portatili di consumatore-uso. Caratterizza il modo retro-illuminato ed impilato di High Dynamic Range di sovrapposizione di Digital del sensore di immagine di CMOS (DOL-HDR) con l'uscita di dati grezzi. Ha un alto rapporto segnale-rumore (SNR) e sostiene la risoluzione completa @60 frame/s (normale), 4K2K @60 frame/s (normale), risoluzione completa @40 frame/s (normale pungente 12), risoluzione completa @30 frame/s (DOL-HDR, di 1080p @240 frame/s struttura 2).

Caratteristiche

◆sensore Retro-illuminato ed impilato Exmor RS di immagine di CMOS

◆Modo di High Dynamic Range di sovrapposizione di Digital (DOL-HDR) con l'uscita di dati grezzi.

◆Alto rapporto di segnale/disturbo (SNR).

◆Risoluzione completa @60 frame/s (normale), 4K2K @60 frame/s (normale), risoluzione completa @40 frame/s (normale pungente 12), risoluzione completa @30 frame/s (DOL-HDR, di 1080p @240 frame/s struttura 2)

◆Video formato dell'uscita di RAW12/10/8, COMP8.

◆Modo di risparmio elettrico

◆Lettura binning e V del pixel funzione del sotto-campionamento.

◆Lanciare indipendente e rispecchiarsi.

◆Frequenze di clock introdotta 6 - 27 megahertz

◆Emissione dei dati di serie CSI-2 (MIPI 2lane/4lane, massimo 2,1 GBP/vicolo, spec. di D-PHY. ver. 1,2 compiacenti)

◆comunicazione di serie a due fili.

◆Due PLLs per la generazione di orologio indipendente per controllo del pixel e l'interfaccia del emissione dei dati.

◆Sensore leggero ambientale (ALS)

◆Transizione veloce di modo. (al volo)

◆Operazione doppia di sincronizzazione del sensore (multi macchina fotografica compatibile)

◆Un pezzo di 7 K della ROM di OTP per gli utenti.

◆Sensore di temperatura incorporato

◆conversione di 10-bit/12-bit A/D sul chip

◆pacchetto ceramico di alta precisione 92-pin

Struttura del dispositivo

◆Sensore di immagine di CMOS

◆Dimensioni immagine: Diagonale 7,857 millimetro (tipo 1/2,3)

◆Numero totale dei pixel: 4072 (H) × 3176 (v) i pixel da approssimativamente 12,93 m.

◆Numero di efficaci pixel: 4072 (H) × 3064 (v) i pixel da approssimativamente 12,47 m.

◆Numero dei pixel attivi: 4056 (H) × 3040 (v) i pixel da approssimativamente 12,33 m.

◆Dimensione del chip: 7,564 millimetri (H) × 5,476 millimetro (v)

◆Dimensione delle cellule di unità: μm 1,55 (H) μm 1,55 del × (v)

◆Materiale del substrato: Silicio

Applicazioni

Macchina fotografica di UAV/Drones/FPV
Visione artificiale
Robotica
Riconoscimento di fronte
Rilevazione di difetto, ecc.
