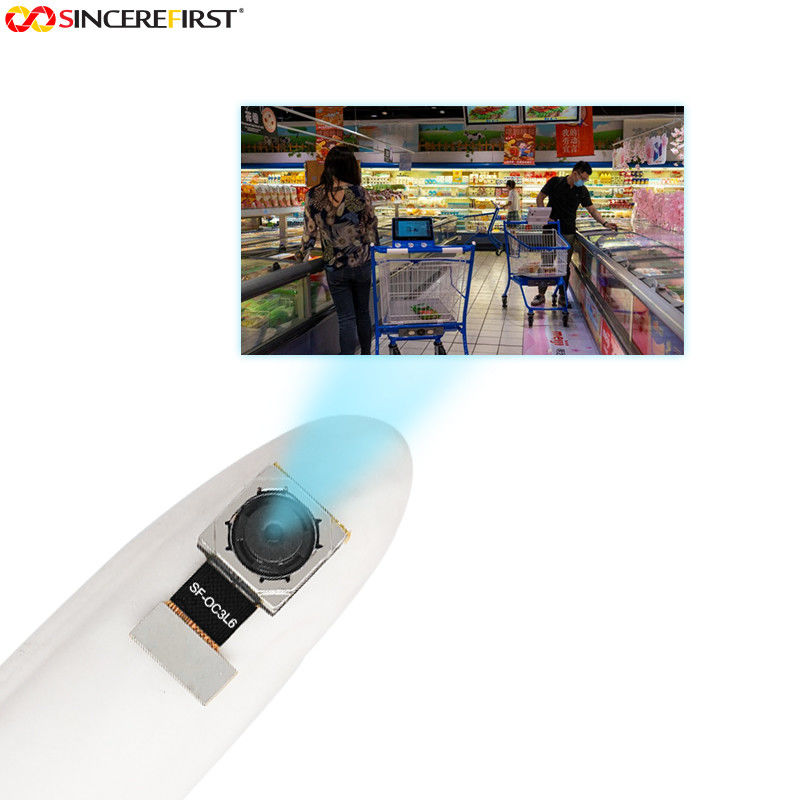

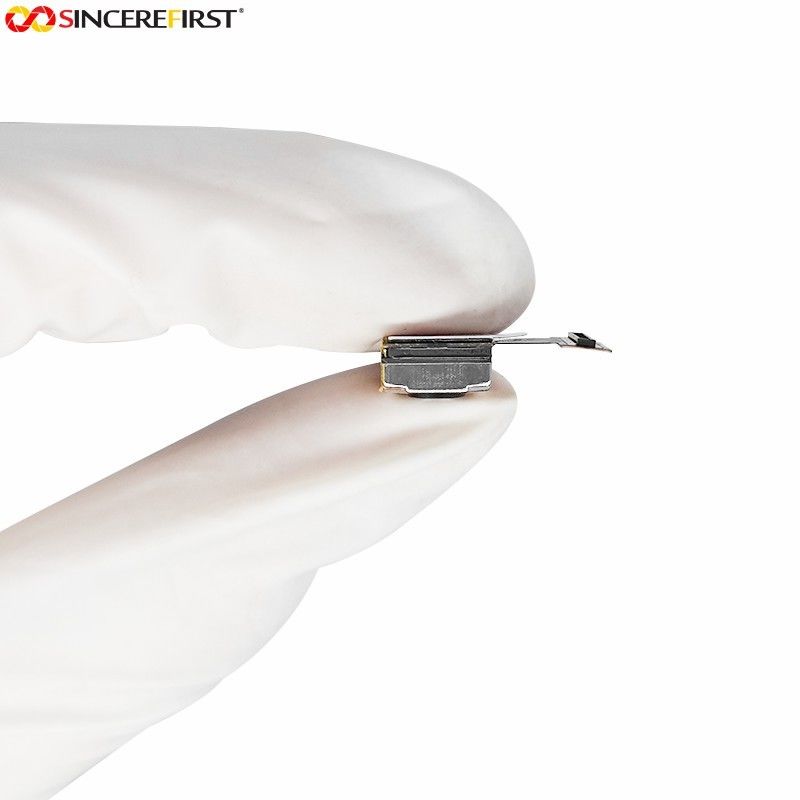

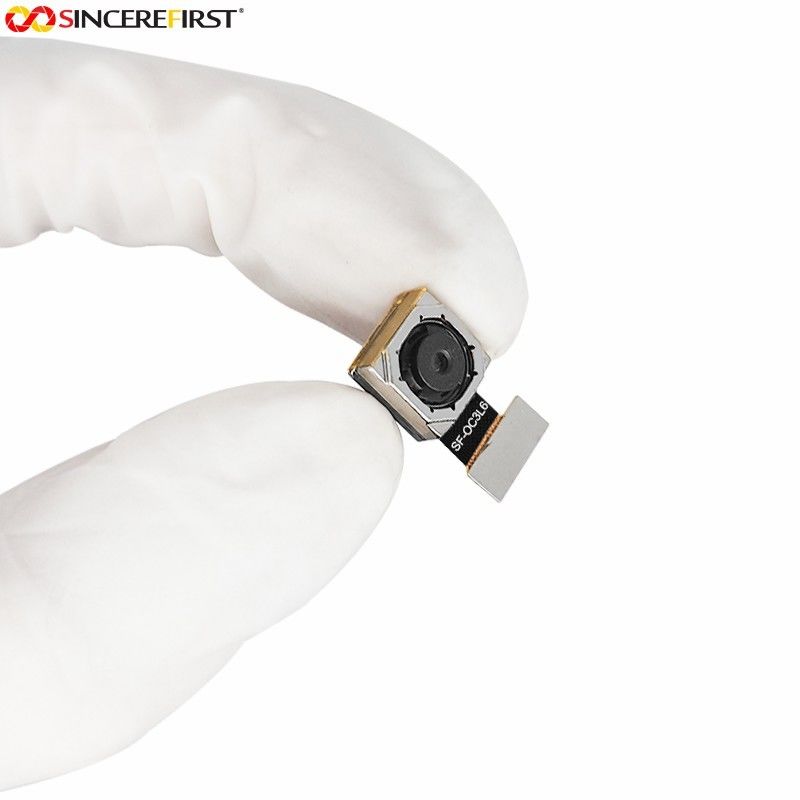

modulo della macchina fotografica del sensore S5K3L6 Mipi di immagine di 13mp Samsung CMOS per l'esame
Specificaitons
| Sensore di immagine | 1/3.06' “S5K3L6XX03-FGX9 |
| Dimensione del pixel | 1.12μm (H) x 1.12μm (V) |
| Risoluzione | 13 Megapixel 4224H x 3136V |

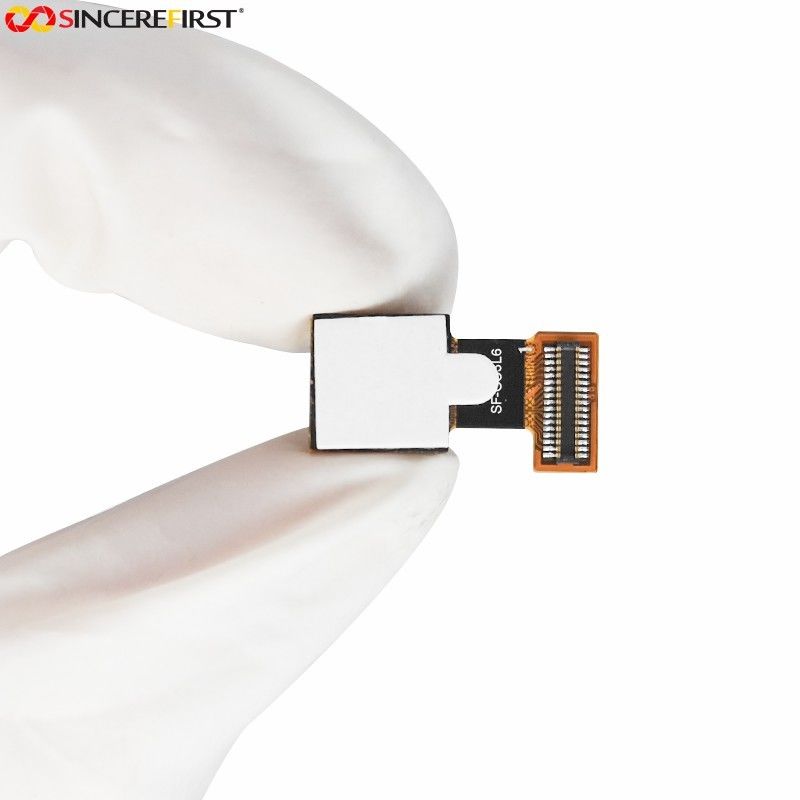

| Interfaccia | 30pin MIPI |
| FOV | 82° |
| Tipo del fuoco | Fuoco automatico |
| Distanza obiettiva | 10cm all'infinito |
| Tipo dell'otturatore | Saracinesca |
| Lunghezza focale | 3.65mm |
| AVDD | 2.8V |
Descrizione
S5K3L6 è un chip altamente integrato della macchina fotografica del pixel di 13M che comprende un sensore di immagine di CMOS (CIS), la funzionalità di correzione di immagine e la trasmissione seriale facendo uso 4 del vicolo MIPI. È fabbricato facendo uso del processo del sensore di immagine di SAMSUNG CMOS sviluppato affinchè le applicazioni della rappresentazione realizzi un'alto-efficienza e una fotocellula a bassa potenza. Il sensore consiste di 4208 efficaci pixel del × 3120 (4224 pixel attivi del × 3136) che abbina il formato ottico 1/3-inch.
Il CIS ha matrici del bit ADC del su chip 10 per digitalizzare l'uscita del pixel ed il doppio campionamento correlato su chip (CD
per ridurre rumore fisso del modello (FPN) drasticamente. Comprende le funzioni della macchina fotografica del su chip quale i dati che binning.
formattazione di dati.
S5K3L6 è adatto ad alimentazione elettrica di with2.8V/1.05 V del modulo della macchina fotografica di potere basso.
Caratteristiche
◆sensore 13Mp con 1/3" ottica
◆Dimensione del pixel dell'unità: μm 1,12 x 1,12 um
◆Efficace risoluzione: 4208 (H) pixel del × 3120 (v)
◆Risoluzione attiva: 4224 (H) pixel del × 3136 (v)
◆Filtro colorato: Modello di RGB Bayer
◆Tipo dell'otturatore: Saracinesca elettronica e risistemazione globale
◆Frame per secondo di Max. Normal: 30 fps @ pieni
◆Frame per secondo di Max. Video: 60 fps @ FHD, 120fps @ HD
◆Tasso di dati: 1,25 GBP/vicolo
◆Accuratezza dell'ADC: 10 bit
◆Interfacce: MIPI CSI-2 (1,25 GBP per vicolo, 4 vicoli) Formati dell'uscita - RAW8 (tronco), RAW10
◆Interfaccia di controllo: I2C-compatible/2' contributo di indirizzo dello schiavo del ND I2C alla macchina fotografica doppia
◆3,5 Kbits della memoria del Su chip OTP per gli utenti
◆Guadagno analogico x16
◆Vibrazione verticale e modo orizzontale dello specchio
◆Medio-sotto-campionamento - 2/2
◆Cattiva correzione del pixel
◆Generazione del modello di prova incorporata
◆Tensione di rifornimento: 2,8 V per l'analogo, 1,8 V o 2,8 V per ingresso/uscita e 1,05 V per il rifornimento digitale del centro
◆Temperatura di funzionamento: – ℃ 30 + a ℃ 70
◆Struttura di illuminazione della parte (BSI)
Applicazioni
Esame del codice a barre
esame 3D
Realtà virtuale/aumentata
Inseguimento posizionale
Riconoscimento di gesto
Visione artificiale
Esame biometrico
