Nuovo modulo telecamera endoscopica integrato con sensore CMOS GC5035 da 5MP e impermeabilità IP67
Descrizione del prodotto:
Questo modulo telecamera endoscopica integrato con sensore CMOS GC5035 da 5MP e impermeabilità IP67 è un modulo telecamera integrato da 5MP progettato per ispezioni compatte e progetti OEM impermeabili. Centrato sul sensore GalaxyCore GC5035, combina un'alta risoluzione di 2592×1944 con un angolo di visione dell'obiettivo D82°, consentendo la cattura di dettagli ricchi e una copertura ad ampio raggio nell'osservazione a corto raggio. L'integrazione di 6 LED bianchi e una struttura monopezzo non solo semplifica l'installazione dei moduli di illuminazione e imaging in spazi ristretti, ma, con una distanza di lavoro di 30-80 mm e un obiettivo compatto (diametro di circa 7,0 mm), ottiene un'illuminazione stabile e un'immagine chiara in spazi ristretti. Ciò lo rende una soluzione più pratica rispetto a "telecamera + luce separata" in scenari come prodotti di ispezione e osservazione visiva in spazi ristretti.
Caratteristiche:
- 1. Complementarità alta risoluzione + grandangolo: La risoluzione 2592×1944 abbinata a un obiettivo D82° garantisce dettagli ricchi e un'ampia copertura nell'imaging a corto raggio.
- 2. Illuminazione integrata + struttura monopezzo: 6 LED bianchi sono integrati nel modulo, semplificando l'installazione e il debug in spazi ristretti.
- 3. Design compatto + distanza di lavoro adatta: Un diametro dell'obiettivo di circa 7,0 mm combinato con una distanza di lavoro di 30-80 mm soddisfa le esigenze di osservazione a corto raggio in spazi ristretti.
4. Guscio in acciaio opzionale + protezione impermeabile: Il guscio in acciaio opzionale fornisce protezione IP67, soddisfacendo le esigenze di protezione strutturale in ambienti stretti o difficili.
Parametri tecnici:
| Nome prodotto |
Modulo telecamera endoscopica |
| Sensore |
GC5035 |
| Diametro |
6mm |
| LED |
6 pezzi |
| FOV |
82° |
| Risoluzione |
2592x1944 |
| Dimensione sensore |
1/5 pollici |
| Distorsione |
<-2% |
| Caratteristica |
Immagine HD |
Applicazioni:
1. Ispezione in spazi ristretti: Utilizzato per ispezionare tubi e cavità industriali, l'obiettivo compatto può raggiungere aree ristrette, i LED integrati risolvono i problemi di illuminazione in ambienti bui e il sensore ad alta risoluzione cattura i dettagli dei difetti interni.
2. Osservazione visiva a corto raggio: Utilizzato per sonde di ispezione portatili, la struttura monopezzo rende il dispositivo più portatile, l'angolo di visione D82° copre l'area di osservazione e la distanza di lavoro di 30-80 mm si adatta a scenari operativi a corto raggio.
3. Ispezione di cavità/tubi: Utilizzato per prodotti di osservazione di tubi o cavità, il design integrato di LED e telecamera elimina la necessità di illuminazione aggiuntiva, e la struttura compatta si adatta a ingressi di cavità stretti, producendo immagini nitide in modo stabile.
4. Sistemi di ispezione impermeabili: Utilizzato per attività di ispezione in ambienti difficili, il guscio in acciaio opzionale fornisce protezione IP67, resistendo a polvere e umidità per garantire un funzionamento stabile del modulo in ambienti umidi e polverosi.
Processo personalizzato:
1. È possibile fornire disegni o campioni, nonché richiedere documentazione e sviluppata da il nostro personale di ingegneria.
2. Comunicazione o riunione
3. Comunicheremo con voi in dettaglio per determinare il prodotto che vi serve e cercheremo di impostare il prodotto più adatto a voi
in base alle vostre esigenze.
4. Sviluppo campioni
5. Determinare i dettagli del campione di sviluppo e i tempi di consegna. Comunicare in qualsiasi momento per garantire un progresso fluido.
6. Test campioni
7. Testare e invecchiare sulla vostra applicazione, fornire i risultati dei test, nessuna necessità di modifiche, produzione di massa.

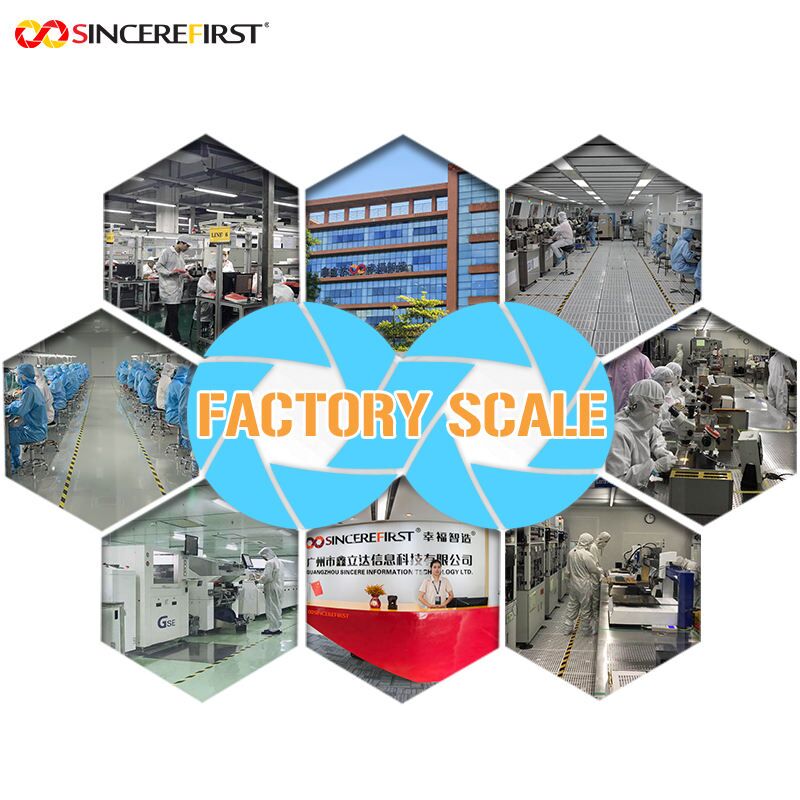

Chi siamo:
Marchi e clienti collaborativi:
Perché sceglierci:

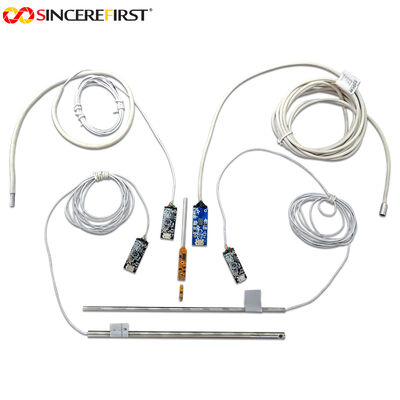

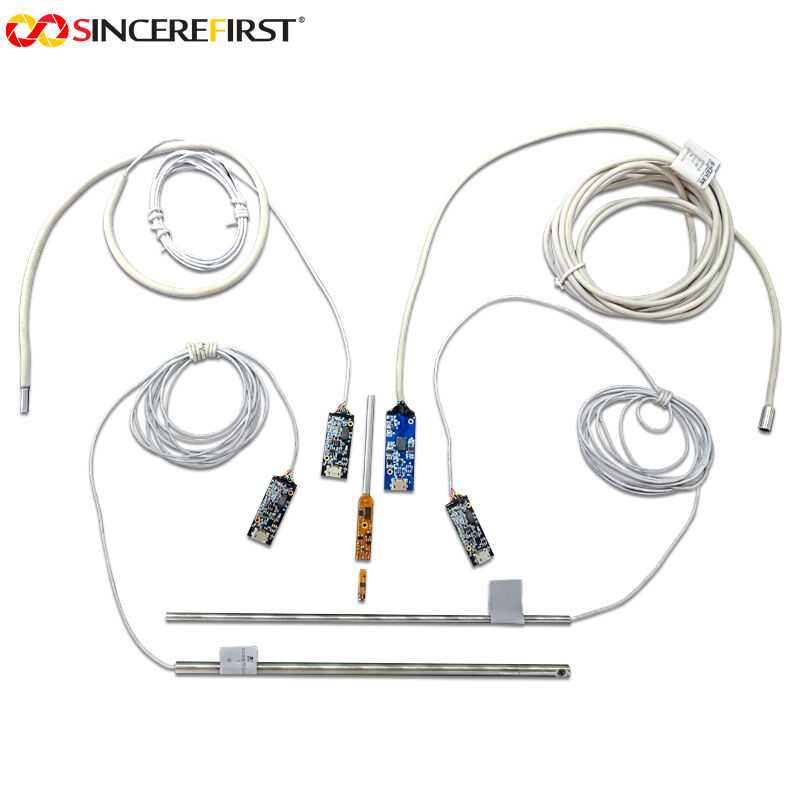

Immagini dettagliate:
