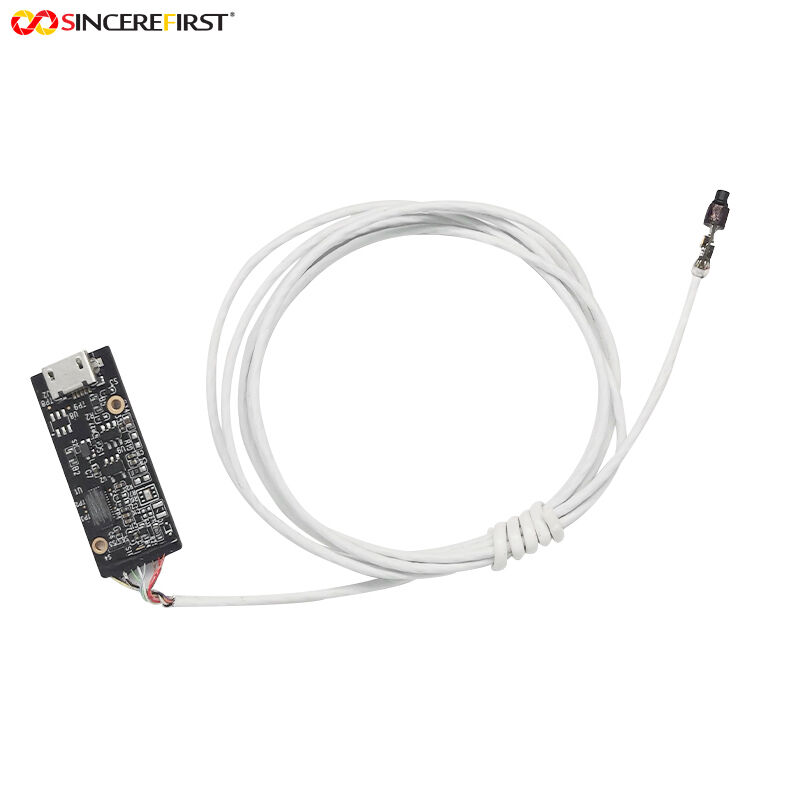

Modulo Sensore CMOS Mini HD OV9734 con Interfaccia USB2.0 e Diametro 3.6mm
Descrizione del Prodotto:
Questo modulo sensore CMOS Mini HD OV9734 con interfaccia USB2.0 e diametro 3.6mm, compatibilità e facile integrazione, risolve i punti dolenti di accesso difficile, distribuzione complessa e imaging instabile in scenari di rilevamento in spazi ristretti. La sua sonda ultra-mini da 3.6mm è progettata per affrontare gli spazi più stretti e impegnativi: microfori, tubi sottili e fessure di apparecchiature che le endoscopie convenzionali non possono penetrare, mantenendo una struttura compatta che resiste all'uso frequente in loco. Costruito attorno al maturo sensore CMOS OV9734, offre un'imaging HD stabile 720P@30fps, con un sistema ottico ottimizzato per la visione ravvicinata da 10-100mm che corrisponde precisamente alla distanza di lavoro effettiva del rilevamento endoscopico, garantendo immagini chiare e utilizzabili senza ripetute regolazioni della messa a fuoco. Il campo visivo ampio di 95°×85°×43.5° espande la copertura di un singolo fotogramma, riducendo il movimento della sonda e migliorando l'efficienza del rilevamento in loco, mentre le 4 luci LED opzionali ad alta luminosità forniscono luce supplementare mirata per ambienti bui, eliminando i punti ciechi dell'imaging in spazi ristretti a bassa illuminazione. Adottando il protocollo standard industriale USB2.0 UVC senza driver, supporta il plug-and-play con quasi tutti i dispositivi terminali e sistemi operativi mainstream, eliminando la necessità di debug tecnici professionali e riducendo notevolmente i tempi di distribuzione per il personale di manutenzione in loco. Le doppie interfacce USB 5PIN e JST SM04B-GHS-TB migliorano la flessibilità di integrazione, consentendo una connessione senza interruzioni con apparecchiature di rilevamento, monitor portatili e sistemi embedded. Con un focus sugli scenari applicativi pratici, questo modulo bilancia miniaturizzazione, stabilità e facilità d'uso, diventando uno strumento di imaging affidabile ed economico per la manutenzione in loco, l'ispezione di condotte, la risoluzione di problemi di apparecchiature di precisione e esperimenti scientifici.
Caratteristiche:
1. Struttura Ultra-Mini e Pratica:Il diametro della sonda di 3.6mm consente l'accesso a spazi ultra-stretti come microfori e tubi sottili; il design compatto si adatta all'uso frequente in loco, resistendo a lievi collisioni e usura durante la distribuzione.
2. Plug-and-Play per l'Efficienza in Loco:Design UVC senza driver, compatibile con Windows, Linux, Android e altri sistemi, nessun debug professionale richiesto: collegare e iniziare a rilevare immediatamente, risparmiando tempo di distribuzione in loco.
3. Imaging Ravvicinato Ottimizzato per la Scena:Il range di messa a fuoco 10-100mm corrisponde precisamente alle distanze di lavoro endoscopiche, il FOV ampio di 95°×85°×43.5° riduce il movimento della sonda, garantendo un rilevamento efficiente e chiaro senza regolazioni ripetute.
4. Luce Supplementare Flessibile e Integrazione:4 luci LED opzionali ad alta luminosità eliminano i punti ciechi a bassa illuminazione; le doppie interfacce (USB 5PIN + JST SM04B-GHS-TB) supportano un'integrazione flessibile con varie apparecchiature di rilevamento, adattandosi a diverse esigenze in loco.
Parametri Tecnici:
| Nome Prodotto |
Modulo Telecamera Endoscopica Medica CMOS
|
|
Sensore
|
Sensore CMOS OV9734
|
| Formato di Uscita |
YUV&MJPEG |
|
FOV
|
95°
|
|
F.NO
|
4.0 |
|
Pixel
|
720P
|
|
LED
|
4 pezzi
|
|
Interfaccia
|
Micro, USB2.0 |
| Lunghezza Focale |
1.08mm |
| Range di Messa a Fuoco |
10-100mm |
| Distorsione |
<-10% |
|
Garanzia
|
10 Anni
|
|
Certificazione
|
CE, FCC, REACH, ISO, RoHS |
Applicazioni:
1. Ispezione di Condotte Ultra-Sottili in Loco:Utilizzarlo per ispezionare micro-canali, tubi idraulici sottili e tubi di piccolo diametro (sopra 3.6mm) per incrostazioni interne, corrosione e blocchi; la sua sonda ultra-mini e l'imaging ravvicinato garantiscono un rilevamento chiaro e conveniente.
2. Manutenzione Elettronica di Precisione in Loco:Utilizzarlo per risolvere guasti nascosti in telefoni cellulari, laptop e strumenti di precisione; il suo design miniaturizzato si adatta a spazi interni stretti e l'imaging stabile aiuta a localizzare rapidamente i guasti.
3. Post-Vendita e Manutenzione Automobilistica:Utilizzarlo per l'ispezione senza smontaggio di fessure del motore dell'automobile, condotte dell'aria condizionata e altre parti; la sua sonda da 3.6mm e il design senza driver migliorano l'efficienza della manutenzione.
4. Rilevamento Ausiliario di Laboratorio e Medico:Utilizzarlo per la micro-osservazione di piccole cavità, dispositivi sperimentali e campioni biologici; la sua struttura ultra-mini e l'imaging ravvicinato soddisfano le esigenze di osservazione ad alta precisione.
Processo di Personalizzazione:
1. È possibile fornire disegni o campioni, nonché richiedere documentazione e sviluppata da il nostro personale di ingegneria.
2. Comunicazione o Riunione
3. Comunicheremo con voi in dettaglio per determinare il prodotto che vi serve e cercare di impostare il prodotto più adatto a voi
in base alle vostre esigenze.
4. Sviluppo Campioni
5. Determinare i dettagli del campione di sviluppo e i tempi di consegna. Comunicare in qualsiasi momento per garantire un progresso fluido.
6. Test Campioni
7. Testare e invecchiare sulla vostra applicazione, fornire feedback sui risultati dei test, nessuna necessità di modifiche, produzione di massa.
