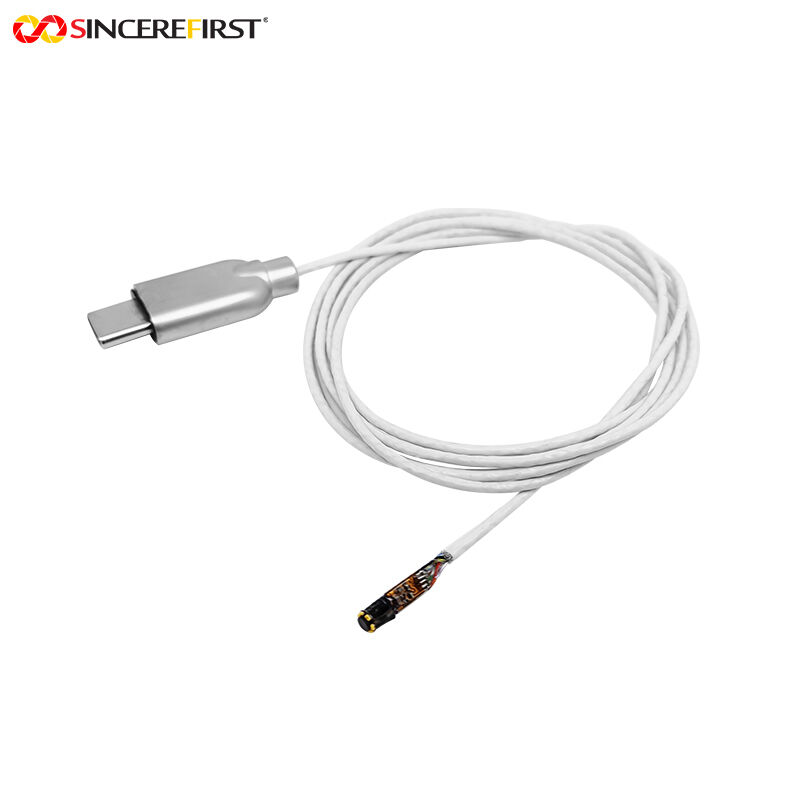

Modulo telecamera endoscopica USB separata per ispezione industriale Brigates ES101 Sensor

Brigate di ispezione industriale ES101 Sensore USB Modulo di telecamera per endoscopi separati

Descrizione del prodotto:

Questo è un modulo di telecamera per ispezioni industriali Brigates ES101 Sensor USB Separated Endoscope Camera Module, una soluzione professionale di microimaging integrata con tecnologia di rilevamento delle immagini ad alte prestazioni.Equipaggiato con sensore di immagine a colori CMOS Brigates ES101, è dotato di pixel da 1 MP e risoluzione ad alta definizione 1000x1000, in grado di produrre in modo stabile due tipi di immagini ad alta velocità di fotogrammi: 1000x1000@60FPS e 1000x800@75FPS.con una dimensione di pixel di 1.4μm×1.4μm, e il formato di output supporta 10bit/8bit RAW, riservando spazio sufficiente per l'elaborazione post-immagine.,e il diametro dell'obiettivo del modulo nudo è solo di 3,1 mm, che può facilmente adattarsi alle esigenze di osservazione di spazi stretti.Integra anche 6 luci LED bianche per fornire un effetto luminoso di riempimento uniforme e stabileIn termini di struttura e compatibilità, il modulo adotta un design separato, si collega alla scheda DSP attraverso un'interfaccia di tipo C che supporta la velocità MIPI 1Lane,e poi esce dati attraverso l'interfaccia Tipo-C, compatibile con il protocollo USB2.0 e UVC e adattabile a vari dispositivi terminali.Il processo di produzione adotta la tecnologia SMT e il processo AA per garantire la coerenza e la stabilità dei prodotti prodotti in serie, e ha superato numerosi test e certificazioni internazionali come CE, FCC, RoHS e Reach, soddisfacendo gli standard di accesso al mercato di molti luoghi in tutto il mondo.

Caratteristiche:

1. Capacità di cattura dinamica ad alto frame rate: 60FPS e 75FPS possono congelare con precisione obiettivi in rapido movimento, eliminando completamente gli artefatti di movimento in scenari come i battiti cardiaci,movimenti respiratori, o manipolazione rapida degli strumenti, che fornisce una base di analisi fotogramma per fotogramma per la diagnosi dinamica.
2. Qualità dei dati d'immagine di livello professionale: il rapporto di aspetto quadrato di 1MP fornisce un'area fotosensibile efficace più ampia rispetto alle soluzioni tradizionali 720p.Combinato con l'uscita RAW a 10 bit che conserva 1024 livelli di profondità del colore, fornisce dati grezzi ad alta fedeltà per la diagnosi assistita da computer e l'elaborazione di algoritmi di IA.
3. Disegno ottico integrato miniaturizzato: l'obiettivo di 3,1 mm di diametro integra il sensore con 6 sorgenti di luce a LED,eliminare la necessità di guide di luce esterne e ridurre significativamente l'invasività della sondaIl campo di visione a 140° permette di osservare il panorama con un solo inserimento, riducendo la procedura e i tempi di controllo.

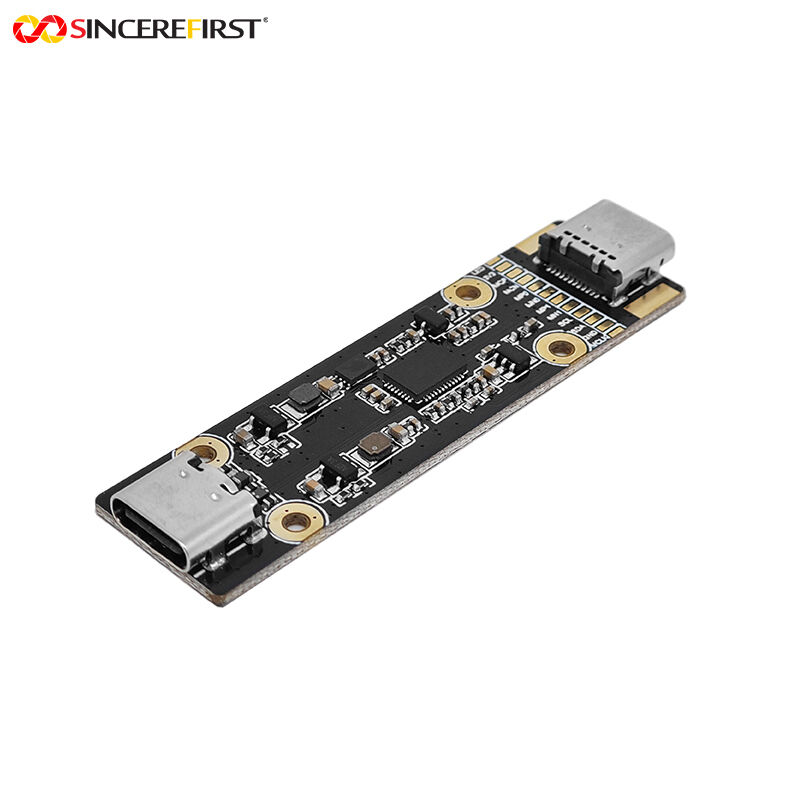

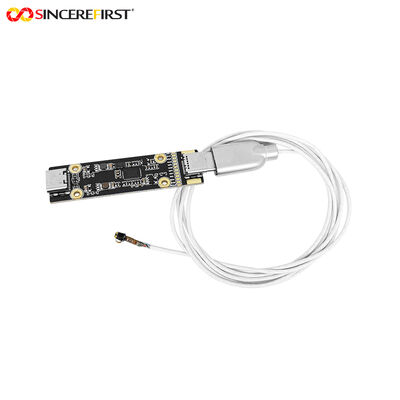

4. Architettura del sistema separato flessibile: la progettazione separata della sonda e della scheda DSP supporta la sostituzione di punte sterili intercambiabili a caldo, riducendo i costi di un solo uso.L'interfaccia unificata di tipo C semplifica il cablaggio e l'alimentazione, è compatibile con dispositivi terminali multipiattaforma e facilita una rapida integrazione.
5. Fabbricazione e conformità di livello medico: il processo AA (Active Alignment) garantisce la concentricità a livello micron tra il sensore e l'obiettivo, massimizzando la consistenza della qualità dell'immagine di bordo.La tecnologia SMT e le certificazioni internazionali garantiscono la stabilità della produzione di lotti e la conformità normativa.

Parametri tecnici:

Applicazioni:

• Isteroscopi: La sua sonda in miniatura e le sue caratteristiche di alta velocità di riprese lo rendono molto adatto per esami e interventi chirurgici isterioscopici.Consente un'osservazione chiara e fluida della morfologia dell'endometrio., polipi, o aderenze, che aiutano i medici nella diagnosi accurata e nelle procedure endoscopiche precise.
• Laparoscopi: possono essere integrati in strumenti laparoscopici.fornisce una visione ampia e fluida in tempo reale della cavità addominale, che aiuta i chirurghi a osservare chiaramente l'anatomia dei tessuti e il movimento degli strumenti.
• Endoscopi per tubi industriali: utilizzati su endoscopi industriali o robot da scrollamento per rilevare corrosione, crepe o difetti di saldatura all'interno di tubi nei settori energetico, chimico e altri.L'elevato frame rate cattura efficacemente i dettagli dei difetti in ambienti fluidi o durante i movimenti di scansione, mentre l'angolo largo di 140° riduce i punti ciechi di controllo.
• Nasofaringolaringoscopi elettronici: le dimensioni in miniatura facilitano l'ingresso nella cavità nasale e nella gola.e l' imaging ad alta frequenza di fotogrammi mostra chiaramente dettagli dinamici come vibrazioni delle corde vocali e morfologia della mucosa, che lo rende idoneo per gli esami di routine e la diagnosi in otorinolaringologia.

Processo personalizzato:

1. È possibile fornire disegni o campioni, nonché richiedere la documentazione e sviluppato dail nostro staff di ingegneri.
2Comunicazione o riunione
3Noi comunicheremo con voi in dettaglio per determinare il prodotto di cui avete bisogno e cercare di impostare il prodotto più adatto per voi
secondo le vostre esigenze.
4. Sviluppo del campione
5. Determinare i dettagli della - comunicare in qualsiasi momento per garantire un buon andamento.
6. Esame di campioni
7- Test e età sulla tua domanda, risultati dei test di feedback, non c'è bisogno di modificare, produzione in serie.
