Modulo fotocamera Global Shutter 1MP OV9782 per IoT

Modulo fotocamera a otturatore globale IoT con sensore di immagine 1MP OV9782

Descrizione del prodotto:

Questo è un modulo fotocamera a otturatore globale IoT con sensore di immagine 1MP OV9782, che adotta il sensore CMOS OV9782 di OmniVision. Con un'architettura profondamente integrata della tecnologia OmniPixel®3‑GS e pixel grandi da 3μm×3μm come nucleo, raggiunge un preciso equilibrio tra efficienza quantica e risoluzione spaziale nel campo del CMOS a otturatore globale: la dimensione dei pixel grandi da 3μm aumenta significativamente l'assorbimento della luce per pixel; combinato con l'efficienza quantica ottimizzata della tecnologia OmniPixel®3‑GS, può ridurre il rumore dell'immagine e mantenere una qualità dell'immagine pura anche in ambienti con scarsa illuminazione come spazi interni poco illuminati o controluce esterni, soddisfacendo le esigenze di riconoscimento e imaging ad alta precisione. Nel frattempo, questa tecnologia funziona in sinergia con la funzione di otturatore globale e, se abbinata all'uscita ad alta frequenza di fotogrammi di 1280x800P@120FPS, può catturare accuratamente i dettagli di obiettivi in rapido movimento ed evitare sfocature da movimento.​

Il modulo ha 1MP di pixel effettivi e supporta il formato di uscita RAW a 8/10 bit, garantendo l'acquisizione dei dati originali dell'immagine per l'elaborazione nativa dei dati da parte dell'IA backend. La dimensione del sensore è di 1/4 di pollice e la sua configurazione ottica include un'ampia apertura F2.2 e un design con lunghezza focale di 1,66 mm. L'ampia gamma di messa a fuoco di 30 cm~Infinito si adatta a scenari di ripresa a distanze multiple, mentre il campo visivo (FOV) ultra-ampio di 120° combinato con la bassa distorsione TV di < -10% consente una copertura ad ampia area garantendo al contempo una qualità dell'immagine nitida.​

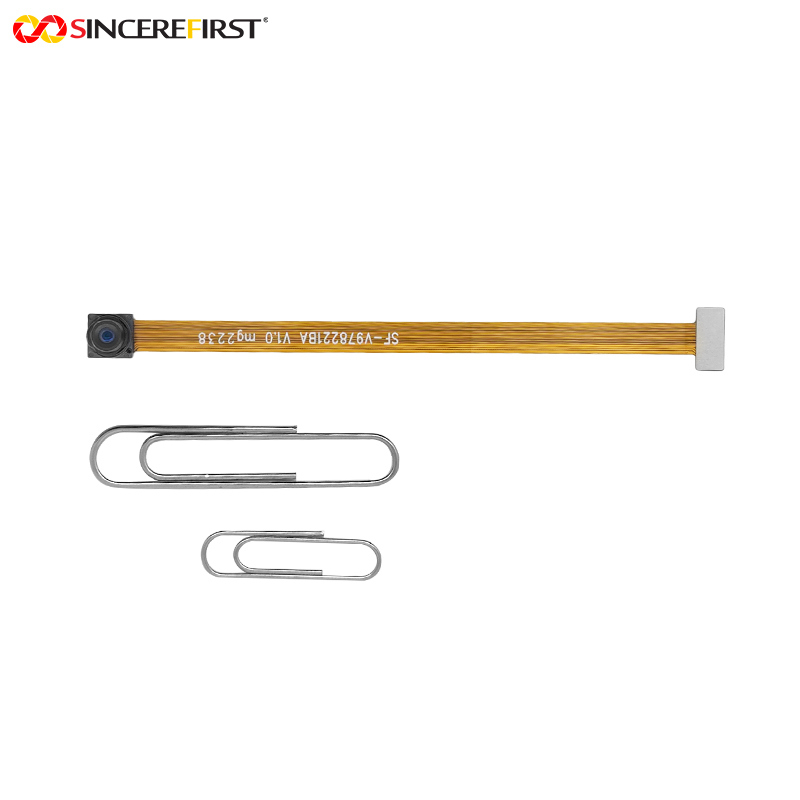

Il prodotto adotta una lunghezza focale fissa con messa a fuoco manuale e presenta un design compatto a forma di striscia di soli 7 mm×7 mm×5,12 mm, che può essere integrato in modo flessibile in spazi di installazione ristretti. È inoltre compatibile sia con l'interfaccia di uscita seriale MIPI a doppio canale che con l'interfaccia di uscita parallela DVP. Prodotto tramite processo SMT e tecnologia AA (Allineamento attivo), garantisce la precisione e la stabilità della produzione di massa. Inoltre, ha superato numerosi test e certificazioni internazionali tra cui CE, FCC, RoHS e REACH, in piena conformità agli standard globali di accesso al mercato.

Caratteristiche:

1. Capacità di imaging in condizioni di scarsa illuminazione: I pixel grandi da 3μm×3μm abbinati alla tecnologia OmniPixel®3‑GS migliorano significativamente l'efficienza di assorbimento della luce e l'efficienza quantica in ambienti con scarsa illuminazione, riducendo le interferenze del rumore e garantendo la purezza dell'immagine e il ripristino dei dettagli.​
2. Qualità dell'immagine dinamica HD: L'elevata frequenza di fotogrammi di 120FPS funziona in sinergia con la funzione di otturatore globale per eliminare completamente la sfocatura da movimento in scenari in rapido movimento. Allo stesso tempo, il formato di uscita RAW a 8/10 bit conserva maggiori dettagli dell'immagine, adattandosi alle esigenze di elaborazione delle immagini ad alta precisione.​
3. Prestazioni ottiche eccellenti: L'FOV ultra-ampio di 120° espande l'intervallo di copertura dell'imaging; la bassa distorsione TV di < -10% evita la distorsione di allungamento ai bordi dell'immagine. In combinazione con l'ampia gamma di messa a fuoco di 30 cm~Infinito, consente un adattamento continuo a scenari a distanza ravvicinata, media e lunga.​
4. Forte adattabilità all'integrazione: Le dimensioni compatte di 7 mm×7 mm×5,12 mm e il design a forma di striscia si adattano a spazi di installazione ristretti; il design a doppia interfaccia è compatibile con diverse piattaforme hardware, consentendo una rapida integrazione senza modifiche aggiuntive.​
5. Affidabilità di livello industriale: Il processo SMT e la tecnologia AA garantiscono la precisione ottica e la stabilità della produzione di massa del modulo. Le molteplici certificazioni internazionali coprono i principali mercati globali, riducendo i rischi di conformità per i prodotti finali.​
6. Fedeltà dei dati del dominio RAW: L'uscita RAW nativa a 10 bit bypassa i processi di interpolazione del colore e riduzione del rumore dell'ISP di post-elaborazione, emettendo direttamente i dati originali nel modello di Bayer. Fornisce informazioni a livello di sensore non compresse per gli algoritmi di deep learning backend, rendendolo particolarmente adatto per scenari che richiedono un ripristino preciso del colore come la diagnosi medica e l'analisi multispettrale.

Parametri tecnici:

Applicazioni:

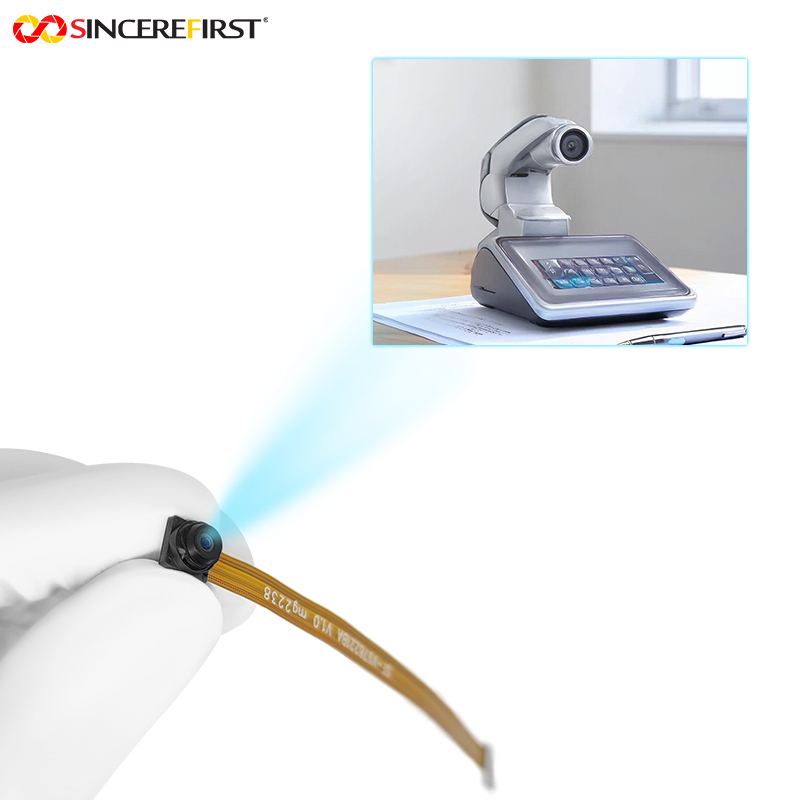

• Casa intelligente: Il vantaggio dei pixel grandi consente alla fotocamera di riconoscere chiaramente lo stato di attività dei membri della famiglia di notte o in condizioni di scarsa illuminazione; l'ampio FOV può coprire un'area interna più ampia e un singolo dispositivo può monitorare l'intera stanza; il design compatto facilita l'integrazione nascosta nei prodotti domestici, mantenendo l'estetica senza sacrificare le prestazioni.​
• VR/AR: L'elevata frequenza di fotogrammi di 120FPS combinata con l'otturatore globale può catturare accuratamente i movimenti rapidi delle mani e le rotazioni della testa, fornendo dati visivi fluidi e senza sfoccatura; le eccellenti caratteristiche di risposta all'infrarosso vicino supportano la cooperazione con i marcatori a infrarossi per ottenere un posizionamento spaziale e un tracciamento del movimento ad alta precisione, migliorando il realismo delle esperienze immersive.​
• Ispezione AOI: A una velocità di trasporto della scheda di 2 m/s sulle linee di produzione SMT, l'otturatore globale blocca le immagini dei giunti di saldatura e dei componenti; la risoluzione dei pixel da 3μm soddisfa i requisiti di ispezione per i componenti 01005; l'illuminazione NIR sopprime le interferenze di riflessione dai pad; i dati RAW a 10 bit supportano i modelli di deep learning nell'identificazione di difetti nascosti come microfessure e giunti di saldatura freddi.​

Processo personalizzato:

1. È possibile fornire disegni o campioni, nonché richiedere documentazione e sviluppato da il nostro personale tecnico.
2. Comunicazione o Riunione
3. Comunicheremo con te in dettaglio per determinare in qualche modo il prodotto di cui hai bisogno e cercheremo di impostare il prodotto più adatto a te
in base alle tue esigenze.
4. Sviluppo del campione
5. Determinare i dettagli del campione di sviluppo e i tempi di consegna. Comunicare in qualsiasi momento per garantire un progresso regolare.
6. Test del campione
7. Testare e invecchiare sulla tua applicazione, fornire feedback sui risultati dei test, non è necessario modificare, produzione di massa.

Chi siamo:

Marchi e clienti collaborativi:

Perché scegliere noi:

Immagini dettagliate:
