Modulo telecamera per endoscopio per visione artificiale CMOS USB 2.0 OCHFA10
Descrizione del prodotto:
Questo è un modulo telecamera per endoscopio per visione artificiale CMOS USB 2.0 OCHFA10, incentrato sul sensore di immagine a colori OCHFA10 di OmniVision’s, che crea una soluzione completa che bilancia imaging ad alta definizione, adattamento flessibile e qualità affidabile. Il modulo presenta 0,5 MP di pixel e una risoluzione di 720×720, in grado di emettere stabilmente immagini in tempo reale ad alta definizione a 720P@30FPS. Il sensore da 1/17,5 pollici, abbinato a una dimensione dei pixel di 1,008μm×1,008μm, offre eccellenti prestazioni di acquisizione dei dettagli in un volume compatto. Supporta formati di uscita doppi YUV e MJEPG simultaneamente per soddisfare diverse esigenze di trasmissione e archiviazione; con un campo visivo (FOV) di H86°×V86°, è combinato con una lunghezza focale di 0,418 mm, un'apertura F5.0 e un intervallo di messa a fuoco ampio di 5~50 mm, mentre la distorsione TV è controllata a < -11%. Il design della messa a fuoco manuale può adattarsi con precisione a più distanze di rilevamento.

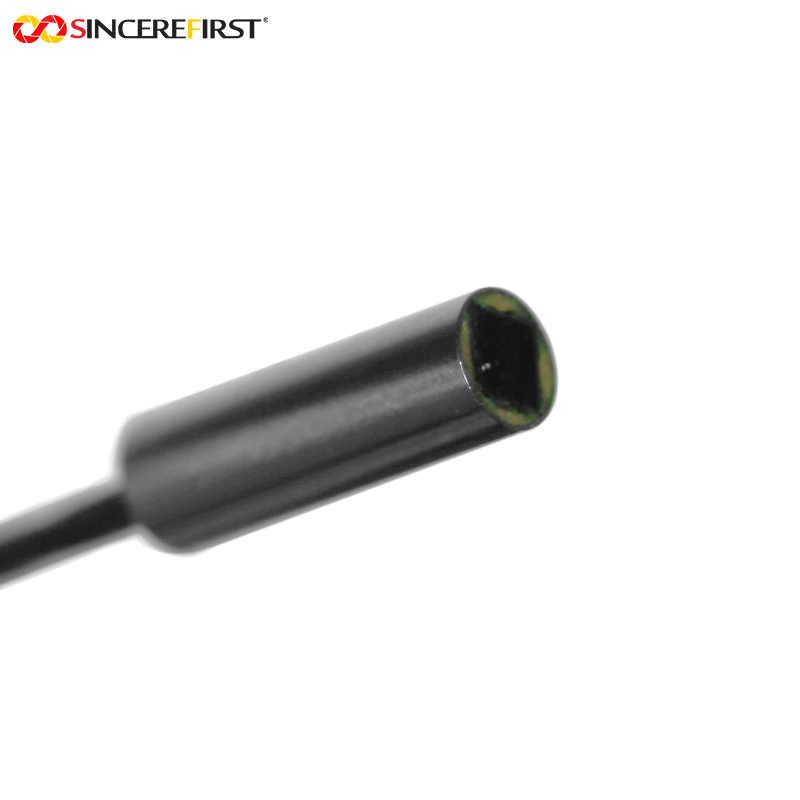

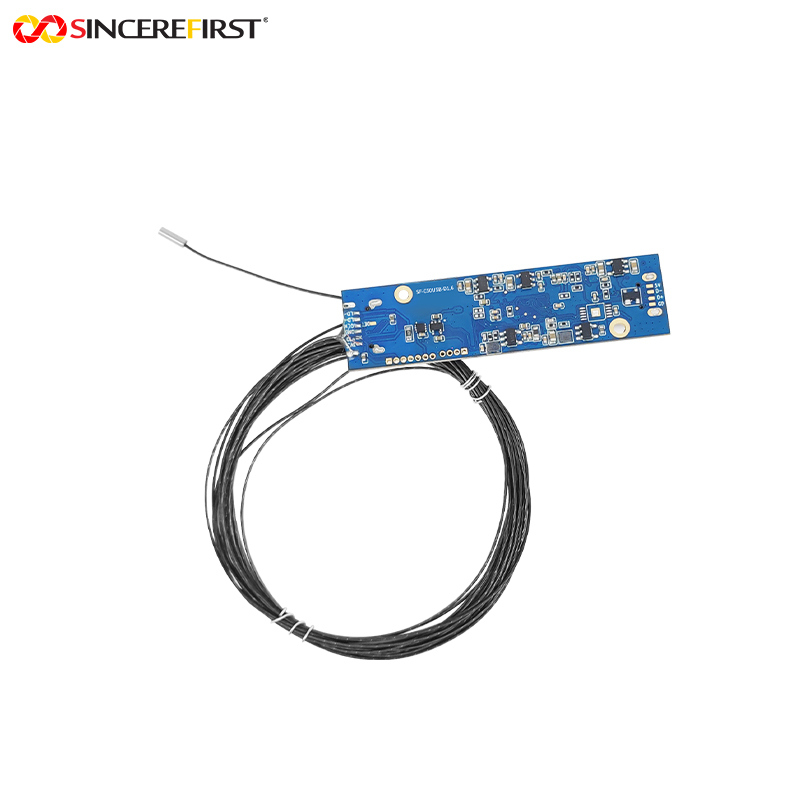

Il modulo adotta una struttura separata, collegata alla scheda DSP tramite fili di collegamento. Il suo obiettivo da 1,6 mm con guscio in acciaio combina dimensioni ridotte e resistenza strutturale, supportando la classificazione IP67 a prova di polvere e impermeabile e integra 4 luci di riempimento a LED per integrare la luce in ambienti poco illuminati. In termini di interfacce, è dotato di una porta Micro USB, che supporta la velocità USB 2.0 e il protocollo UVC ed è compatibile con i principali sistemi operativi. Prodotto con precisione tramite processo SMT e processo AA (Active Alignment), ha superato numerosi test e certificazioni internazionali tra cui CE, FCC, RoHS e Reach, coprendo completamente i requisiti di prestazioni, protezione e conformità.
Caratteristiche:
- Prestazioni ottimizzate: La frequenza dei fotogrammi di 720P@30FPS garantisce immagini fluide; la dimensione dei pixel di 1,008μm integra 4 luci di riempimento a LED, ripristinando dettagli nitidi anche in ambienti con scarsa illuminazione. L'ampio FOV di 86°, combinato con il controllo della bassa distorsione, presenta completamente l'area di rilevamento riducendo al contempo la distorsione dell'immagine. I doppi formati di uscita si adattano alla trasmissione in tempo reale e agli scenari di archiviazione ad alta definizione.

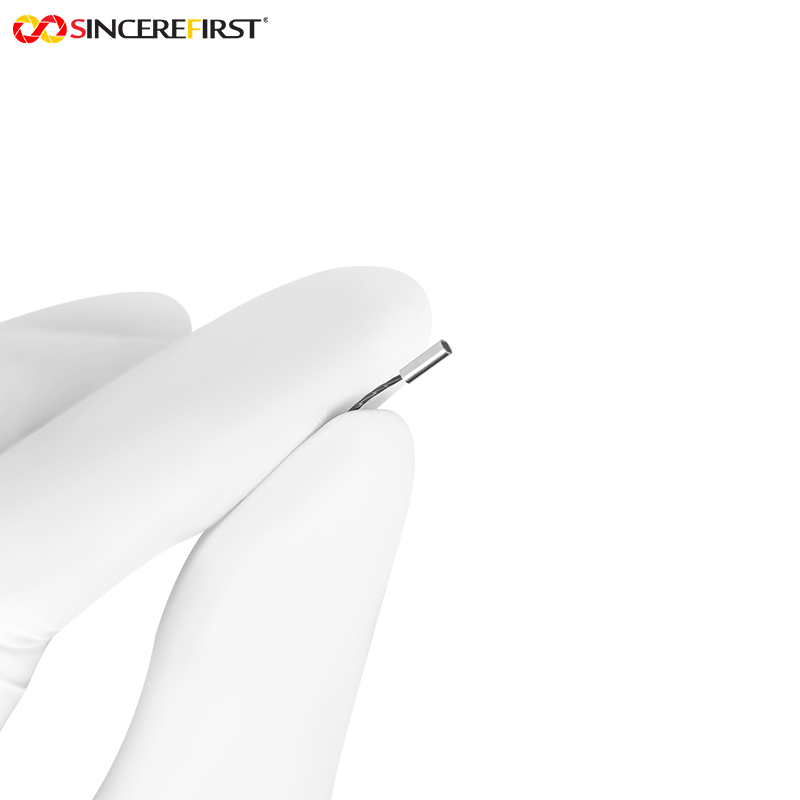

- Adattabilità a condizioni di lavoro complesse: L'obiettivo da 1,6 mm con guscio in acciaio raggiunge le doppie caratteristiche di "sottigliezza + durata"; la struttura separata riduce la difficoltà di integrazione dell'apparecchiatura. La classificazione IP67 a prova di polvere e impermeabile resiste all'immersione in liquidi e all'erosione della polvere e il materiale del guscio in acciaio migliora la resistenza all'usura, rendendolo adatto a vari ambienti complessi come la disinfezione medica e la contaminazione da olio industriale.

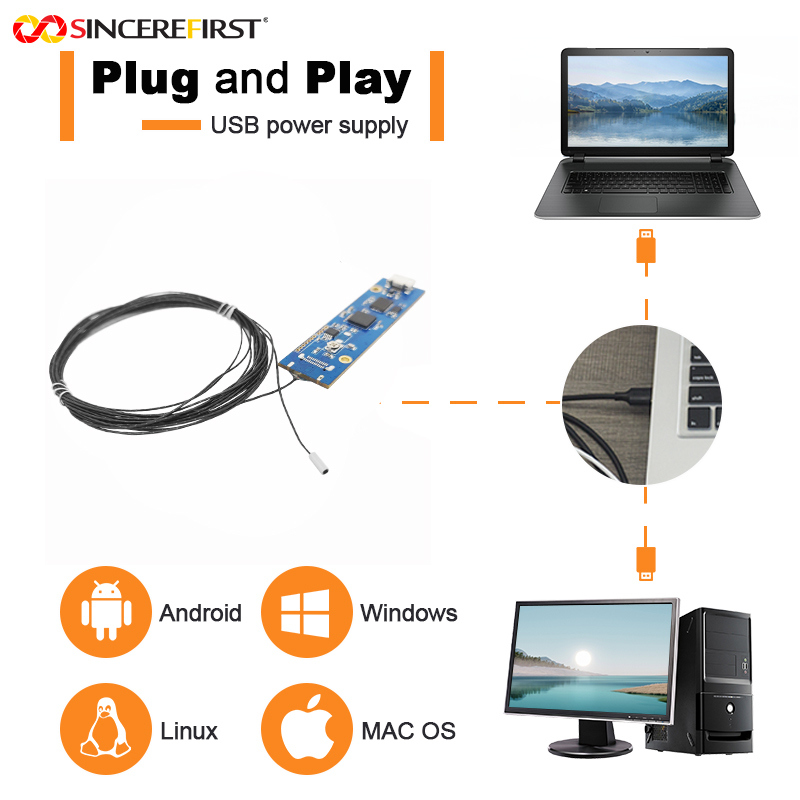

- Bassa soglia di utilizzo: L'ampio intervallo di messa a fuoco di 5~50 mm copre sia le esigenze di rilevamento a breve che a lunga distanza, con il design della messa a fuoco manuale che consente un controllo preciso. L'interfaccia Micro USB + protocollo UVC supporta il plug-and-play, non richiede lo sviluppo di driver complessi ed è compatibile con i principali sistemi operativi, riducendo notevolmente i costi di adattamento e utilizzo delle apparecchiature terminali.
- Qualità affidabile: Il processo SMT e il processo AA (Active Alignment) garantiscono coerenza e stabilità nella produzione di massa. Il modulo supera completamente test e certificazioni internazionali autorevoli, soddisfacendo rigorosi standard di sicurezza in campo medico e rispettando i requisiti di protezione ambientale e conformità nei settori dell'elettronica industriale e di consumo, offrendo maggiore tranquillità durante l'uso.
Parametri tecnici:
| Nome del prodotto |
Modulo telecamera per endoscopio medico CMOS
|
|
Sensore
|
Sensore CMOS OCHFA10
|
| Risoluzione |
720x720 |
|
FOV
|
H86°*V86°
|
|
F.NO
|
5.0 |
|
Diametro
|
1,6 mm
|
|
Frequenza fotogrammi massima
|
30FPS
|
|
Interfaccia
|
Micro, USB2.0 |
|
Garanzia
|
10 anni
|
|
Certificazione
|
CE, FCC, REACH, ISO, RoHS |
Applicazioni:
- Laringoscopio monouso: L'obiettivo sottile da 1,6 mm può essere facilmente inserito nell'area della gola; il design impermeabile IP67 facilita la disinfezione ad alta temperatura dopo l'intervento chirurgico per prevenire infezioni crociate. Imaging ad alta definizione 720P + luci di riempimento a LED presentano chiaramente lo stato delle corde vocali e della mucosa della gola, assistendo i medici nella diagnosi rapida di infiammazioni o ostruzioni da corpi estranei.
- Endoscopio di ispezione interna per strumenti di precisione: Adatto per la manutenzione interna di apparecchiature di precisione come movimenti di orologi e micromotori. L'obiettivo da 1,6 mm può penetrare in stretti spazi meccanici; la risoluzione elevata di 720×720 identifica con precisione problemi sottili come l'usura degli ingranaggi e i circuiti allentati e la messa a fuoco manuale consente la messa a fuoco flessibile su parti chiave.
- Endoscopio di ispezione per tubi di condizionamento domestici: L'interfaccia Micro USB può essere collegata direttamente a telefoni cellulari o tablet per l'uso plug-and-play. La capacità antipolvere e impermeabile IP67 resiste alla polvere e alla condensa nei tubi dell'aria condizionata; l'intervallo di messa a fuoco di 5~50 mm si adatta a tubi di diametri diversi. Le luci di riempimento a LED + l'ampio FOV consentono l'osservazione completa dell'accumulo di polvere e della muffa sulle pareti interne dei tubi.
- Endoscopio dentale veterinario: Rivolto alle esigenze di esame orale di animali domestici come cani e gatti. L'obiettivo sottile da 1,6 mm evita il disagio degli animali domestici; 4 luci di riempimento a LED illuminano la parte profonda della cavità orale. L'imaging ad alta definizione 720P presenta chiaramente problemi come il tartaro e l'infiammazione gengivale e l'effetto a bassa distorsione consente ai veterinari di diagnosticare accuratamente le condizioni.
Processo personalizzato:
1. È possibile fornire disegni o campioni, nonché richiedere documentazione e sviluppati da il nostro personale tecnico.
2. Comunicazione o riunione
3. Comunicheremo con te in dettaglio per determinare in qualche modo il prodotto di cui hai bisogno e cercheremo di impostare il prodotto più adatto a te
in base alle tue esigenze.
4. Sviluppo del campione
5. Determinare i dettagli del campione di sviluppo e i tempi di consegna. Comunicare in qualsiasi momento per garantire un progresso regolare.
6. Test del campione
7. Testare e invecchiare sulla tua applicazione, risultati dei test di feedback, non è necessario modificare, produzione di massa.
