Modulo telecamera endoscopica con sensore CMOS USB 2.0 per uso medico e industriale

Modulo telecamera endoscopica con sensore CMOS USB 2.0 per uso medico e industriale

Descrizione del prodotto:

• Questo è un modulo telecamera endoscopica con sensore CMOS USB 2.0 per uso medico e industriale, una soluzione ottica che integra una protezione robusta e prestazioni di imaging eccellenti. È dotato di un sensore di immagine CMOS a colori con 0,08 MP di pixel, in grado di emettere stabilmente immagini con risoluzione QVGA a 240x320@30fps e supporta due formati di output (YUV e MJPEG) per soddisfare le esigenze di trasmissione e archiviazione in diversi scenari. In termini di prestazioni ottiche, il modulo presenta un angolo di visione diagonale di 105°, abbinato a una lunghezza focale di 0,5 mm e un'ampia gamma di messa a fuoco di 3~50 mm. La sua distorsione TV è rigorosamente controllata al di sotto del -10%, garantendo efficacemente l'autenticità dell'immagine e supporta la messa a fuoco manuale per bloccare con precisione i bersagli di osservazione a diverse distanze.​

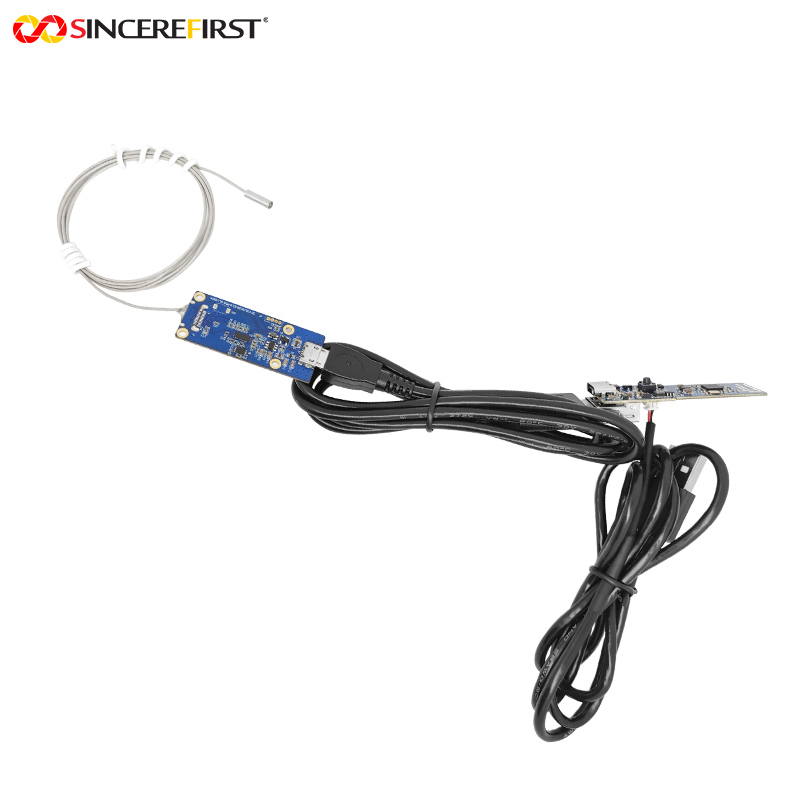

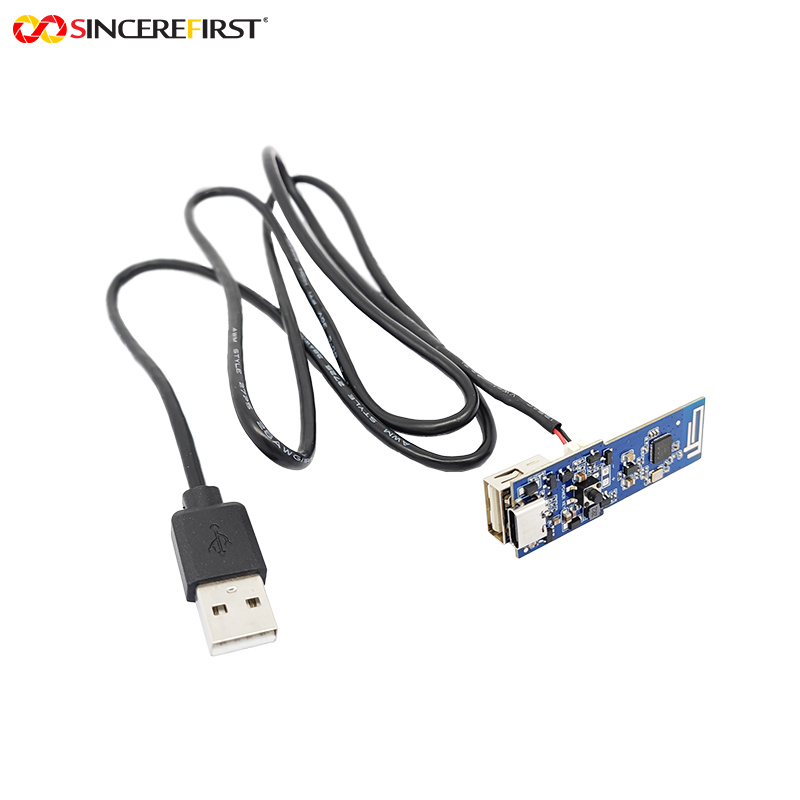

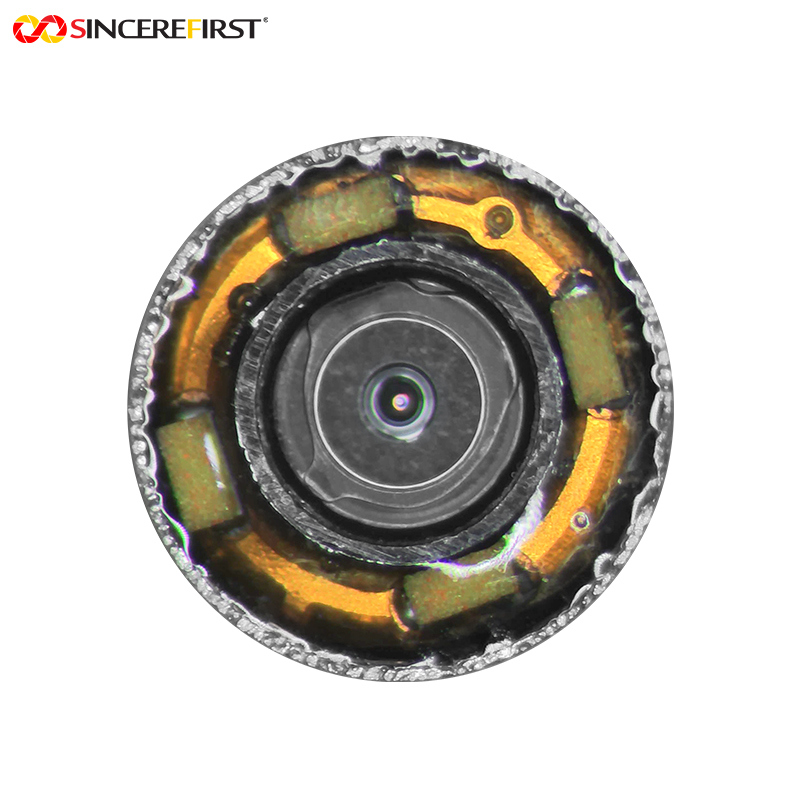

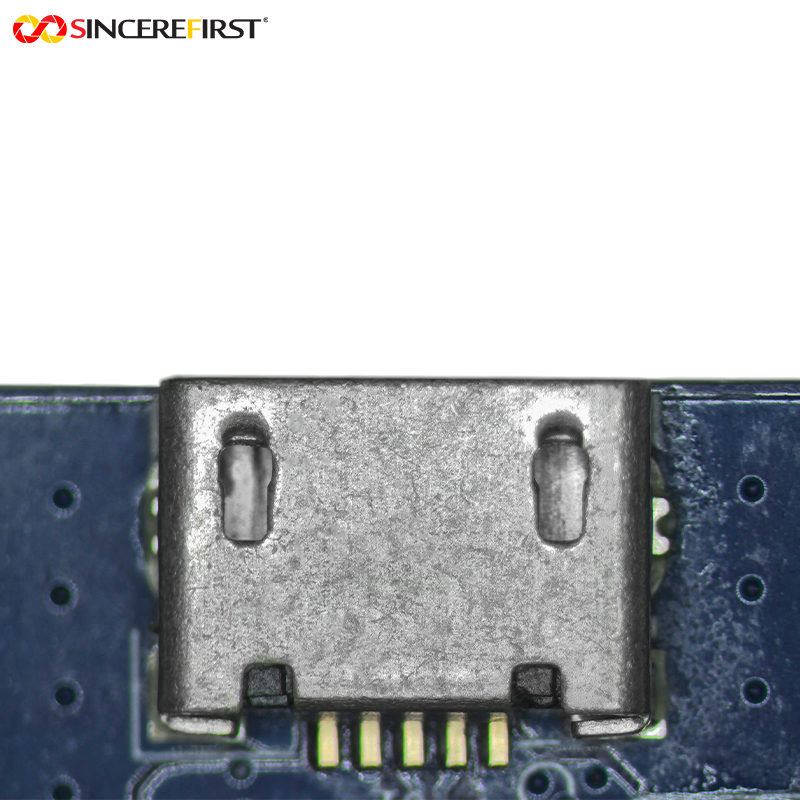

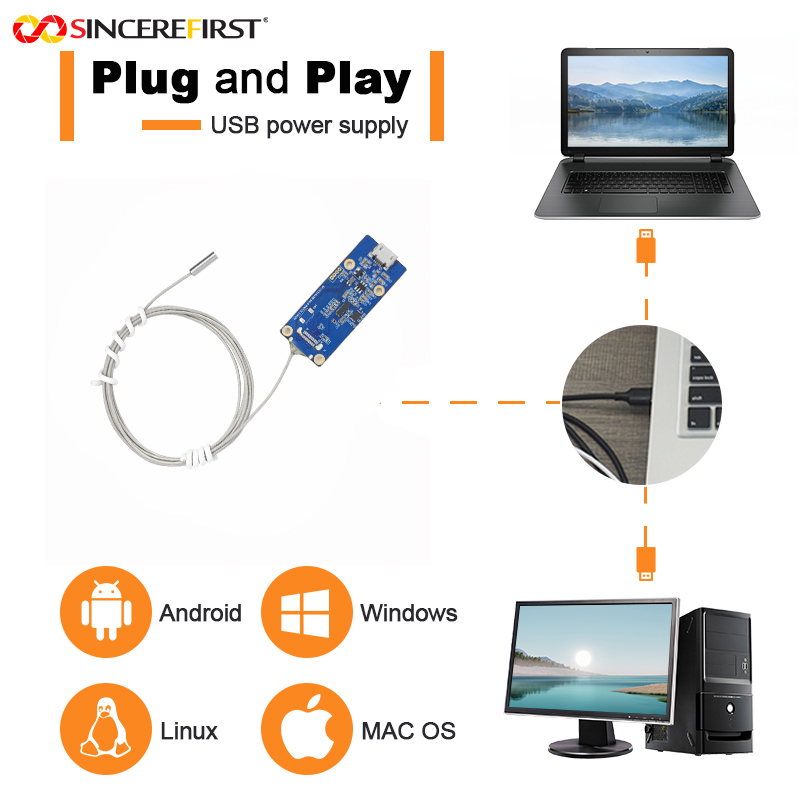

  Per quanto riguarda il design strutturale, adotta uno schema separato e raggiunge una connessione stabile del segnale con la scheda DSP tramite wire bonding. La scheda DSP è dotata di un'interfaccia Micro USB, che supporta la velocità di trasmissione USB 2.0 e il protocollo UVC, consentendo una connessione rapida ai dispositivi senza driver aggiuntivi. L'obiettivo adotta un design sottile con un diametro di 2,8 mm con un guscio esterno in acciaio e, allo stesso tempo, ha una resistenza alla polvere e all'acqua IP67. Integra 4 luci di riempimento LED di tipo 0201 per garantire l'imaging in ambienti con scarsa illuminazione. Il prodotto è fabbricato utilizzando processi SMT e AA (Allineamento Attivo) ad alta precisione e ha superato molteplici certificazioni internazionali tra cui FCC, CE, Reach e RoHS, garantendo la conformità agli standard di qualità e ai requisiti ambientali dei principali mercati globali.
•

Caratteristiche:

• Capacità di funzionamento in tutte le condizioni atmosferiche: Il grado di protezione IP67 consente al modulo di funzionare continuamente per 30 minuti a una profondità di 1 metro sott'acqua e di impedire completamente l'intrusione di polvere. Questa caratteristica rompe i limiti di utilizzo degli endoscopi tradizionali, consentendo di mantenere prestazioni stabili in ambienti estremi come umidità, polvere e situazioni che richiedono pulizia e disinfezione, espandendo significativamente il suo campo di applicazione.​
• Stabilità eccellente: Il processo SMT garantisce una connessione salda dei componenti dell'obiettivo, riducendo il rischio di distacco durante l'uso a lungo termine; il processo AA consente l'allineamento ad alta precisione dei componenti ottici, garantendo prestazioni di imaging coerenti di ogni modulo e riducendo i problemi di adattamento causati dalle differenze di lotto.​
• Imaging accurato: Beneficiando del controllo della distorsione TV al di sotto del -10%, combinato con un ampio angolo di visione di 105°, può riprodurre accuratamente la forma geometrica e la posizione relativa degli oggetti in ispezioni industriali complesse. Questa caratteristica di imaging ad alta fedeltà fornisce una base visiva affidabile per la misurazione di precisione e l'analisi dei difetti, evitando efficacemente errori di valutazione.​

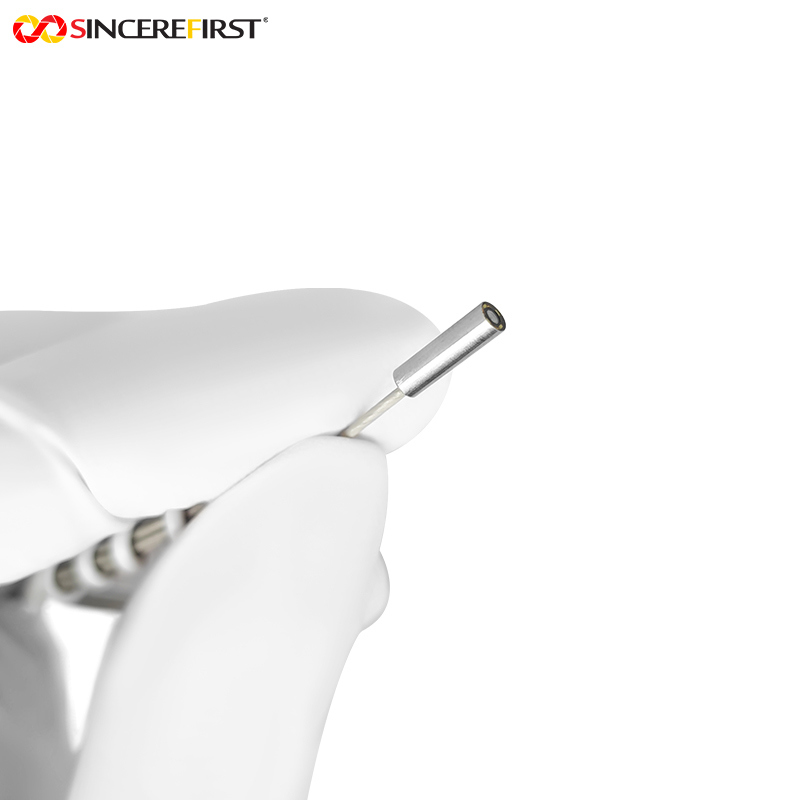

• Dimensioni compatte: L'obiettivo con guscio in acciaio da 2,8 mm di diametro può facilmente penetrare in spazi ristretti all'interno di dispositivi elettronici e interfacce di tubazioni, aree difficili da raggiungere per gli obiettivi tradizionali. Inoltre, il materiale del guscio in acciaio riduce l'usura dell'obiettivo quando ci si muove in spazi ristretti, prolungandone la durata.

Parametri tecnici:

Applicazioni:

1. Ispezione di apparecchiature industriali: Adatto per il rilevamento di allentamenti e ossidazione dei terminali in quadri di distribuzione dell'energia e convertitori di frequenza. L'obiettivo da 2,8 mm penetra negli spazi dei quadri; la protezione IP67 impedisce l'intrusione di polvere; le luci di riempimento a LED illuminano le aree scure; il formato YUV consente la trasmissione di immagini in tempo reale.​
2. Ispezione delle strutture edilizie: Utilizzato per il rilevamento di tarli e crepe in travi e colonne di legno di edifici antichi. L'ampio angolo di 105° riduce il contatto frequente con l'edificio; la lunghezza focale di 0,5 mm cattura chiaramente le venature del legno; il formato MJPEG memorizza le immagini per una facile analisi successiva.​
3. Ispezione delle tubazioni degli elettrodomestici: Destinato all'ispezione di brina e corrosione delle tubazioni dell'evaporatore in condizionatori d'aria e frigoriferi. La protezione IP67 resiste all'umidità; l'obiettivo da 2,8 mm entra nelle curve delle tubazioni; la distorsione TV inferiore al -10% garantisce l'assenza di allungamento della forma delle tubazioni.​
4. Ispezione degli animali domestici: Utilizzato per il rilevamento di corpi estranei nell'esofago e nell'intestino degli animali domestici. IP67 facilita la disinfezione ad alta temperatura per prevenire infezioni; la messa a fuoco manuale mostra chiaramente i corpi estranei; il formato YUV consente la trasmissione di immagini in tempo reale.​
5. Manutenzione delle apparecchiature antincendio: Per l'ispezione dei danni ai quadri di distribuzione dell'energia e ai quadri di controllo dopo gli incendi. IP67 resiste alle macchie d'acqua e alla polvere; le luci di riempimento a LED illuminano gli interni oscuri; l'ampio angolo di 105° consente l'osservazione generale; MJPEG memorizza le immagini danneggiate.

Processo personalizzato:

1. È possibile fornire disegni o campioni, nonché richiedere documentazione e sviluppato da il nostro personale tecnico.
2. Comunicazione o Riunione
3. Comunicheremo con te in dettaglio per determinare il prodotto di cui hai bisogno e cercheremo di impostare il prodotto più adatto a te
in base alle tue esigenze.
4. Sviluppo del campione
5. Determinare i dettagli del campione di sviluppo e i tempi di consegna. Comunicare in qualsiasi momento per garantire un progresso regolare.
6. Test del campione
7. Testare e invecchiare sulla tua applicazione, fornire feedback sui risultati dei test, non è necessario modificare, produzione di massa.
