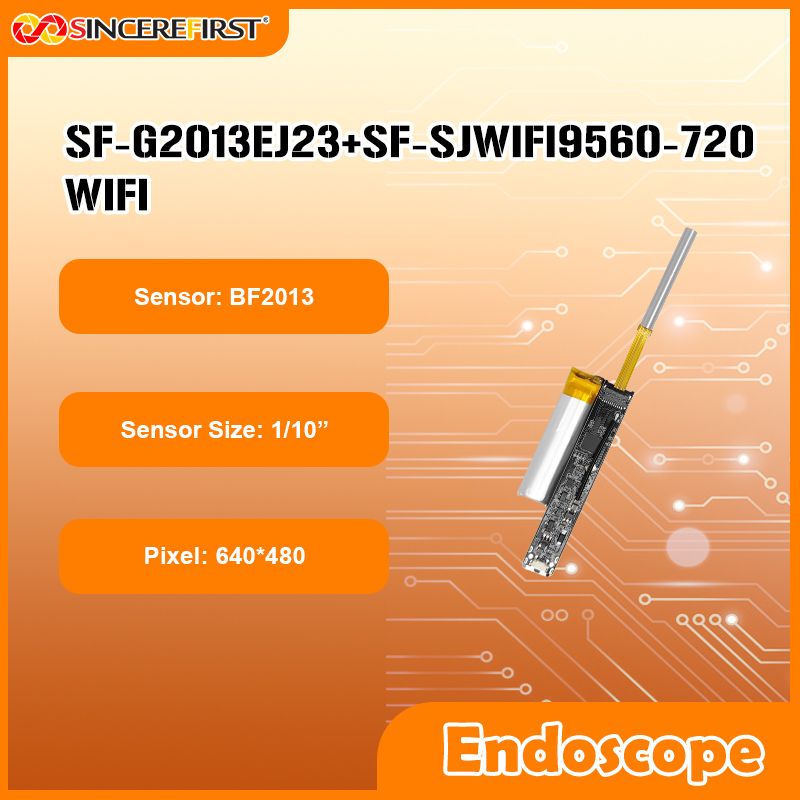

Modulo telecamera endoscopica industriale LED wireless con sensore BF2013 da 3,5 mm di diametro

Descrizione del prodotto:
- Questo è un modulo telecamera endoscopica industriale wireless a LED con sensore BF2013 da 3,5 mm di diametro.Sensore BF2013 LED wirelessmodulo telecamera endoscopica industriale. Al suo interno si trova il sensore di immagine CMOS a colori BF2013, che vanta 300.000 pixel effettivi, supporta un'uscita con risoluzione VGA di 640×480 e offre una frequenza fotogrammi massima di 30 FPS, garantendo immagini dinamiche fluide senza latenza. Il sensore misura 1/31 di pollice, con una dimensione di un singolo pixel di 2,25μm×2,25μm, un design che migliora significativamente la sensibilità alla luce. Il suo sistema ottico offre un ampio campo visivo di 88° e la precisa gamma di messa a fuoco di 20–60 mm si adatta perfettamente al cerchio di imaging massimo di 4,8 mm, rendendolo ideale per le esigenze di osservazione a distanza ravvicinata. Viene adottato un meccanismo di messa a fuoco manuale per garantire immagini nitide a varie distanze di lavoro.

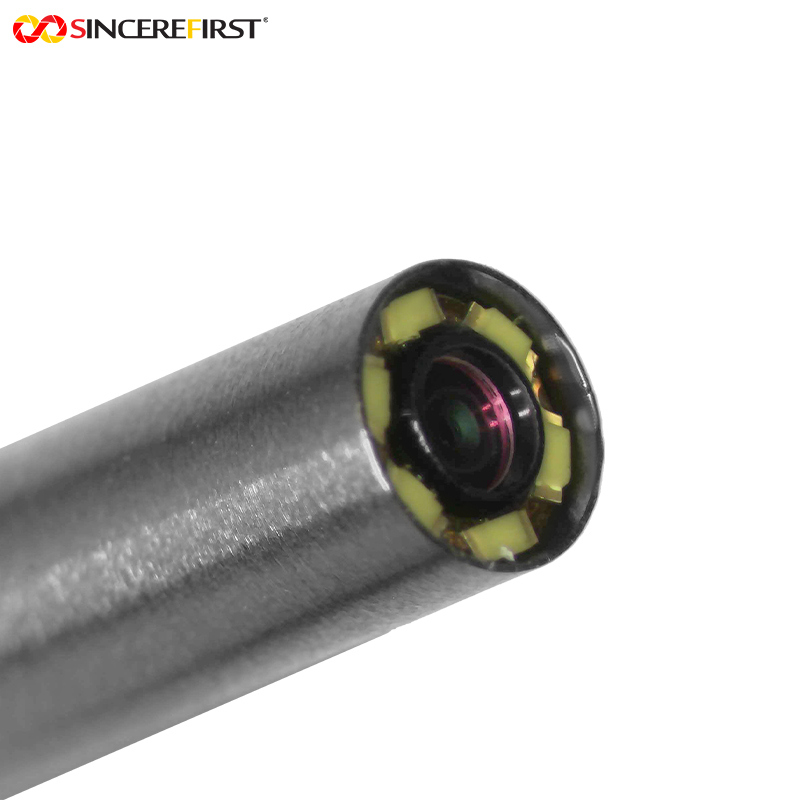

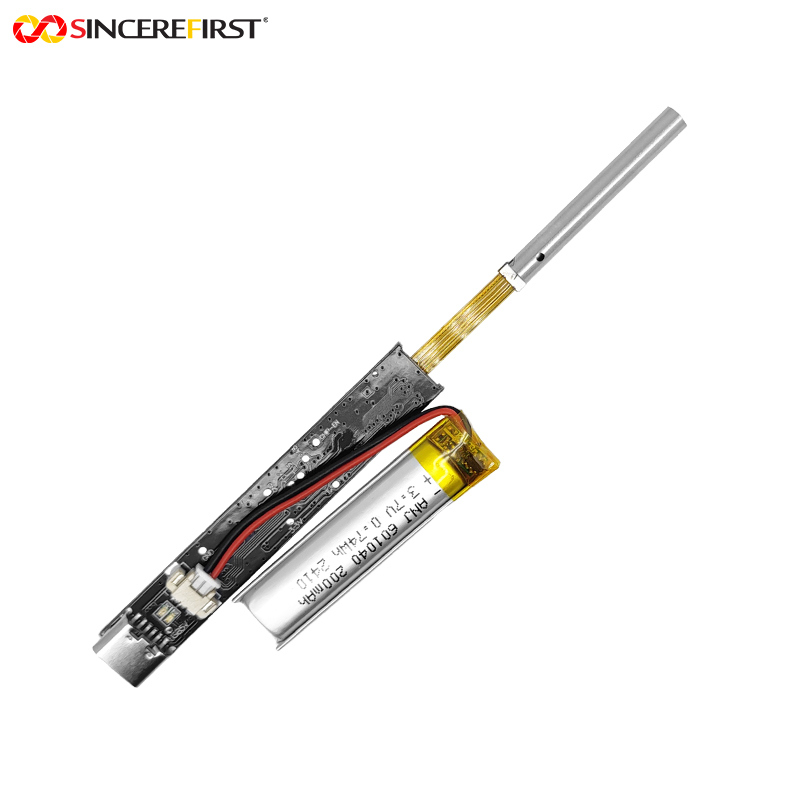

Il modulo presenta un design strutturale integrato; la sua lente ultrasottile da 3,5 mm è protetta da un guscio in acciaio ad alta resistenza e l'interno integra 6 micro LED 0402 per fornire un'illuminazione uniforme in ambienti bui. I dati vengono trasmessi tramite un'interfaccia parallela DVP e il modulo può essere abbinato in modo flessibile a una scheda di sviluppo e collegato a un modulo WiFi, consentendo una connessione a doppia modalità cablata e wireless compatibile con più dispositivi terminali come telefoni cellulari e computer. L'intero processo di produzione utilizza la tecnologia SMT (Surface Mount Technology) e il processo AA (Active Alignment), garantendo che il prodotto mostri eccellenti prestazioni ottiche e una qualità di produzione di massa stabile.
-
Caratteristiche:
Soluzione di connessione intelligente con compatibilità multi-interfaccia
- La connessione cablata basata sulla scheda di sviluppo consente una trasmissione dati stabile e affidabile, mentre il modulo WiFi offre la massima praticità per il rilevamento mobile.
- Il design a doppia modalità consente agli utenti di selezionare in modo flessibile il metodo di connessione in base alle esigenze in loco, bilanciando la stabilità del sistema e la flessibilità operativa.
- I protocolli di interfaccia completi supportano l'accesso a vari dispositivi terminali, riducendo notevolmente la difficoltà di integrazione del sistema.
Affidabilità dell'imaging garantita dalla produzione di precisione
- Il processo AA garantisce un allineamento preciso tra il centro ottico di ciascun modulo e il sensore, eliminando la distorsione dei bordi e la distorsione dell'immagine.
- La tecnologia SMT consente il montaggio ad alta precisione dei componenti elettronici, garantendo la stabilità delle prestazioni del modulo durante l'uso a lungo termine.
- La struttura dell'obiettivo protetta da un guscio in acciaio resiste efficacemente agli impatti esterni, adattandosi a vari ambienti di lavoro complessi.
Design del sistema ottico ottimizzato professionalmente
- La perfetta combinazione di un ampio campo visivo di 88° e una gamma di messa a fuoco di 20–60 mm bilancia l'ambito di osservazione e la presentazione dei dettagli.
- La disposizione scientifica di 6 luci di riempimento a LED elimina le ombre durante le riprese a distanza ravvicinata, fornendo un'illuminazione uniforme senza punti ciechi.
- Le grandi dimensioni dei pixel di 2,25μm migliorano significativamente la qualità dell'imaging in ambienti con scarsa illuminazione, con conseguente minor numero di punti di rumore dell'immagine.
Parametri tecnici:
Nome del prodotto |
Modulo telecamera endoscopica con interfaccia WiFi DVP
|
Sensore
|
BF2013 CMOS
|
Risoluzione |
640x480 |
FOV
|
88°
|
Dimensione del sensore
|
1/10" |
Diametro
|
3,5 mm
|
Caratteristiche
|
LEDModulo telecamera endoscopica con guscio
|
Interfaccia
|
USB2.0 Tipo-C |
Garanzia
|
10 anni
|
Pinout
|
4PIN |
Applicazioni:
1. Monitoraggio e manutenzione online di apparecchiature industriali
Adatto per l'ispezione delle condizioni interne di apparecchiature meccaniche, l'ispezione delle saldature di tubi e il controllo qualità dei componenti di precisione.
La connettività wireless facilita il movimento flessibile in strutture complesse di apparecchiature, mentre la connettività cablata soddisfa le esigenze di monitoraggio fisso a lungo termine.
Il suo piccolo diametro e la struttura robusta gli consentono di raggiungere aree difficili da raggiungere per gli strumenti tradizionali per l'ispezione.
2. Ricerca scientifica, insegnamento e analisi sperimentali
Ampiamente utilizzato in scenari come l'osservazione anatomica biologica, l'insegnamento della struttura meccanica e l'analisi della superficie dei materiali.
La funzione di trasmissione video in tempo reale supporta l'osservazione simultanea da parte di più persone, migliorando l'interazione didattica e l'efficienza sperimentale.
Il meccanismo di messa a fuoco manuale soddisfa le esigenze di osservazione di diversi livelli di ingrandimento, adattandosi a diverse esigenze sperimentali.
3. Rilevamento professionale in settori speciali
Nel settore della manutenzione automobilistica, viene utilizzato per la diagnosi dei guasti dei componenti principali come gli interni del motore e i cambi.
Nell'ingegneria edile, è adatto per l'ispezione e la valutazione di spazi nascosti come gli interni delle pareti e gli interstizi dei tubi.
Durante le ispezioni di sicurezza, consente l'ispezione rapida di aree speciali come i condotti di ventilazione e i soppalchi delle apparecchiature.
4. Ispezione clinica medica e veterinaria
Adatto per applicazioni di osservazione medica superficiale come esami orali e diagnosi della pelle.
Nel campo veterinario, può essere utilizzato per le ispezioni di routine delle cavità orali, dei canali auricolari e di altre parti degli animali domestici.
Il design integrato facilita la disinfezione e la manutenzione, soddisfacendo i requisiti igienici per l'uso medico.

Processo personalizzato:
1. È possibile fornire disegni o campioni, nonché richiedere documentazione e sviluppati dail nostro personale tecnico.
2. Comunicazione o riunione
3. Comunicheremo con te in dettaglio per determinare il prodotto di cui hai bisogno e cercheremo di impostare il prodotto più adatto a te
in base alle tue esigenze.
4. Sviluppo del campione
5. Determinare i dettagli del campione di sviluppo e i tempi di consegna. Comunicare in qualsiasi momento per garantire un progresso regolare.
6. Test del campione
7. Testare e invecchiare sulla tua applicazione, fornire feedback sui risultati dei test, non è necessario modificare, produzione di massa.
