Modulo nudo per telecamera endoscopica CMOS integrata a LED per uso industriale e medico

Modulo nudo della telecamera endoscopica CMOS integrata a LED industriale e medica

Descrizione del prodotto:

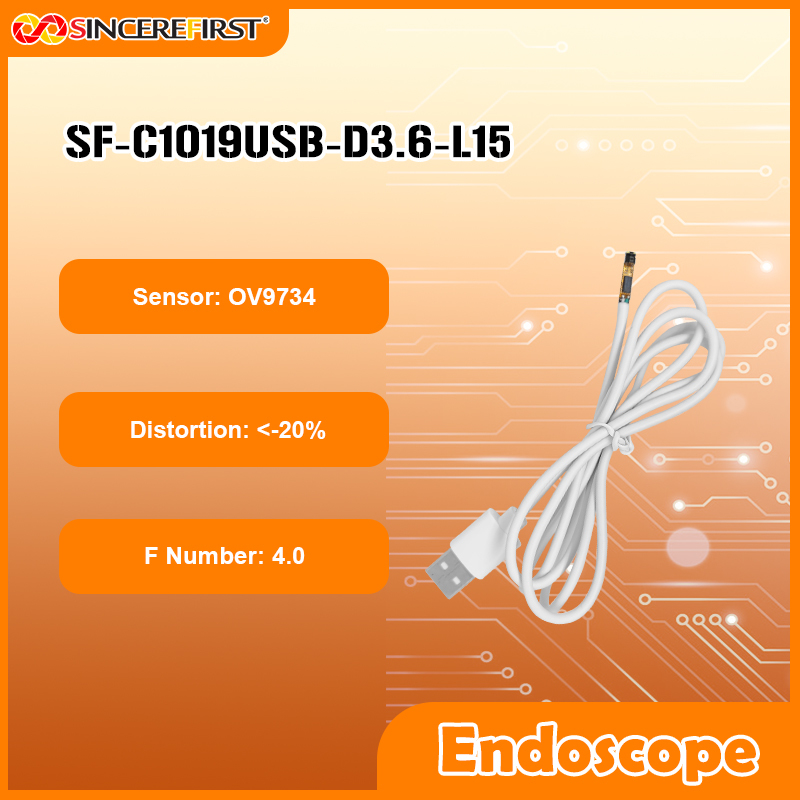

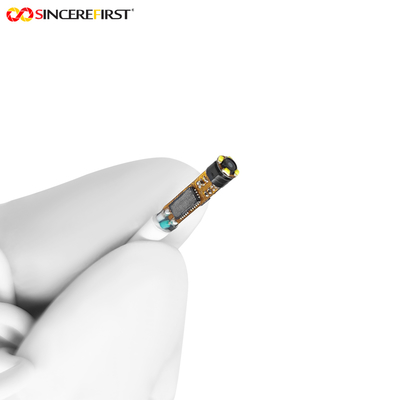

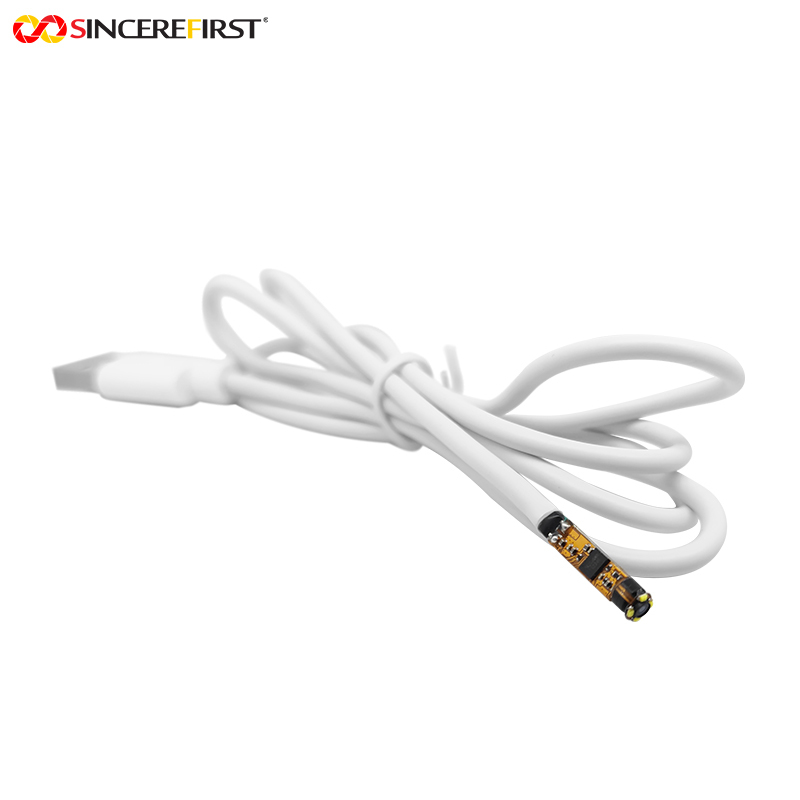

• Si tratta di un modulo nudo di fotocamera endoscopica CMOS integrata a LED industriale e medica, che adotta il sensore di immagine OmniVision OV9734.con una capacità di uscita di immagini a risoluzione di 1280x720 e supportando una frequenza massima di fotogrammi di 30 FPSCon una dimensione del sensore di 1/9 di pollice e una dimensione dei pixel di 1,4 μm x 1,4 μm, bilancia le prestazioni dei dettagli dell'immagine in un design miniaturizzato.In termini di configurazione ottica, il modulo è dotato di un'apertura F4.0 e di una lunghezza focale di 1,25 mm, con una gamma di messa a fuoco che copre 10-100 mm, un DFOV (campo di vista diagonale) di 90° e una distorsione controllata a < -20%.Adotta un metodo di messa a fuoco manuale, combinato con un obiettivo di diametro di 3,6 mm e un design integrato, che offre una maggiore flessibilità di integrazione sotto forma di modulo nudo.l'obiettivo integra 4 perline a LED per garantire l'illuminazione in ambienti deboli, e il processo di produzione adotta la tecnologia SMT e il processo AA per garantire la stabilità del prodotto.

Caratteristiche:

1. Capacità di bilanciamento mini e di imaging: la combinazione di un sensore da 1/9 di pollice e pixel da 1,4 μm x 1,4 μm consente di raggiungere un equilibrio tra un design compatto e una qualità di immagine chiara con un diametro di lente sottile di 3,6 mm,con una lunghezza massima non superiore a 20 mm,.
2.Performance ottica adattabile a tutti gli scenari: il campo visivo a 90° facilita la rapida padronanza dei layout di scena su larga scala,la gamma di messa a fuoco da 10 a 100 mm consente di passare con precisione tra l'osservazione dettagliata a distanza ravvicinata e la presentazione panoramica a distanza media, e la bassa distorsione di < -20% riduce la distorsione dell'immagine.
3.Esclusivo funzionamento e affidabilità: la progettazione di messa a fuoco manuale fornisce un controllo preciso, la tecnologia SMT e il processo AA garantiscono la precisione di allineamento dell'obiettivo e del sensore,e le 4 lampadine LED integrate forniscono una luce supplementare stabile per ambienti deboli.

4.Alta flessibilità di integrazione: la forma del modulo nudo è conveniente per i produttori a valle per lo sviluppo secondario in base alle esigenze,e la progettazione integrata migliora l'adattabilità dell'installazione.

Parametri tecnici:

Applicazioni:

Campo di ispezione industriale:Può essere utilizzato per il rilevamento della corrosione delle pareti interne delle condotte, l'ispezione della struttura interna del motore, ecc. Il diametro di 3,6 mm penetra facilmente in canali stretti,il campo visivo a 90° copre rapidamente l'area di rilevamento, e la messa a fuoco ravvicinata da 10 mm può identificare graffi o usura sottili di 0,1 mm.
Campo di diagnosi medica ausiliaria:Adatto per esami endoscopici come il tratto digestivo e respiratorio, l'elevato frame rate garantisce una rappresentazione dinamica in tempo reale,La luce supplementare LED garantisce la luminosità dell'immagine in ambienti interiori scuri, e la caratteristica di bassa distorsione migliora l'accuratezza dell'osservazione delle lesioni.

campo di rilevamento elettronico di precisione:L'integrazione elevata del modulo nudo è conveniente per la combinazione con apparecchiature di rilevamento,e la messa a fuoco manuale può catturare con precisione lo stato dettagliato dei componenti elettronici.

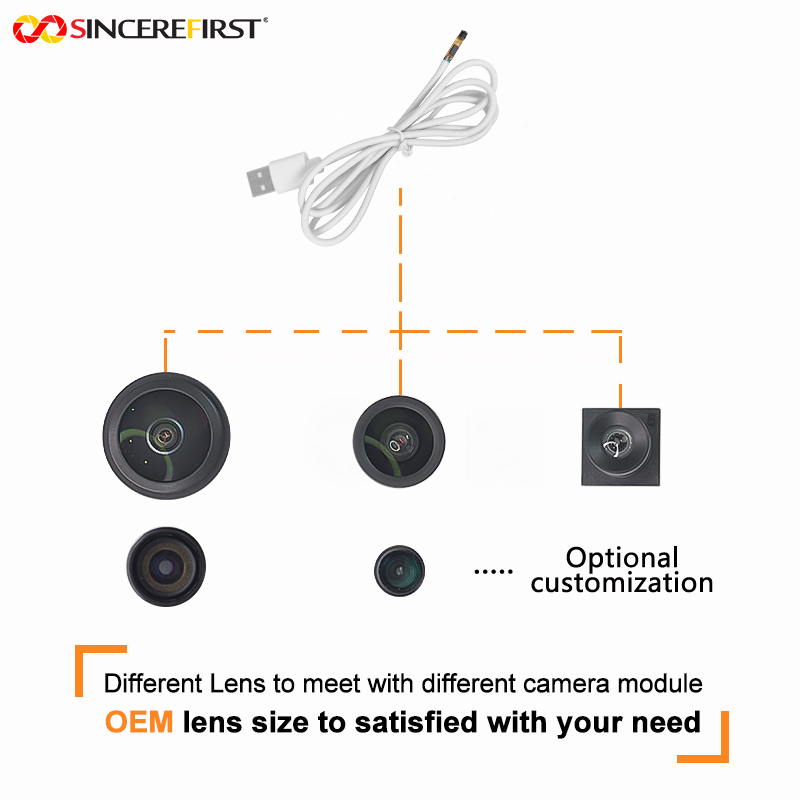

Processo personalizzato:

1. È possibile fornire disegni o campioni, nonché richiedere la documentazione e sviluppato dail nostro staff di ingegneri.
2Comunicazione o riunione
3Noi comunicheremo con voi in dettaglio per determinare il prodotto di cui avete bisogno e cercare di impostare il prodotto più adatto per voi
secondo le vostre esigenze.
4. Sviluppo del campione
5. Determinare i dettagli della - comunicare in qualsiasi momento per garantire un buon andamento.
6. Esame di campioni
7- Test e età sulla tua domanda, risultati dei test di feedback, non c'è bisogno di modificare, produzione in serie.
