Modulo fotocamera con sensore di immagine MIPI BF2553 Micro MIPI da 5MP grandangolare

Modulo fotocamera con sensore di immagine MIPI BF2553 Micro 5MP grandangolare

Descrizione del prodotto:

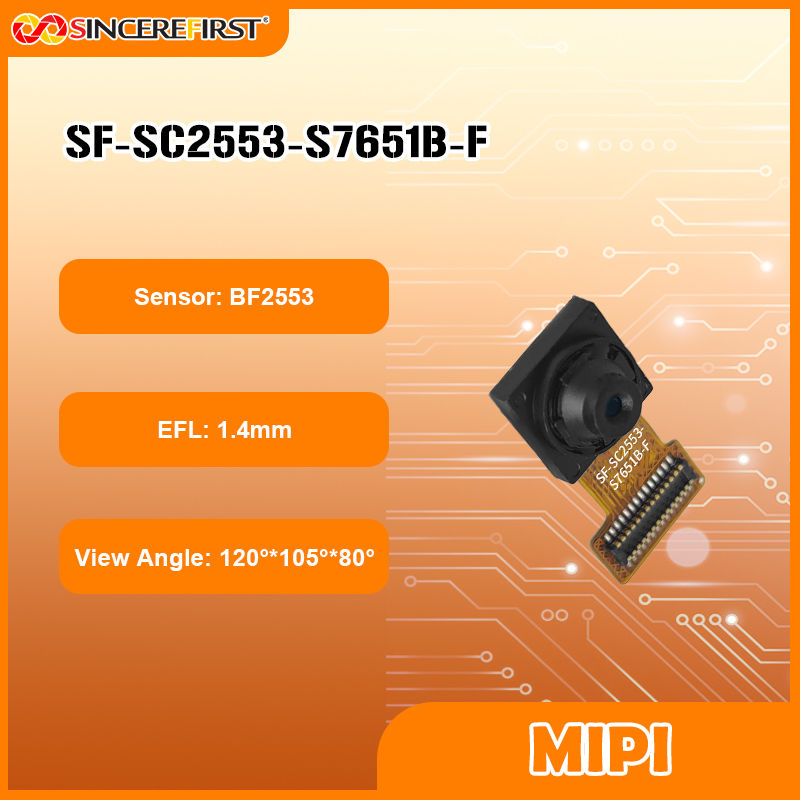

Questo è un modulo fotocamera con sensore di immagine MIPI BF2553 micro 5MP grandangolare, che offre acquisizione di immagini fisse a 5 megapixel (2592 x 1944) e uscita video Full HD a 1920x1080. Incorpora un sensore CMOS con formato ottico da 1/5 di pollice costruito con un processo di pixel da 1,12μm, migliorando la sensibilità alla luce dei singoli pixel per immagini dettagliate in diverse condizioni di illuminazione. Le caratteristiche ottiche chiave includono un obiettivo a lunghezza focale fissa di 1,4 mm con un'apertura ampia F2.2 e un campo visivo diagonale ultra-ampio di 120 gradi (105° HFOV / 80° VFOV). Una struttura ottica 3P+IR specializzata riduce al minimo la distorsione geometrica a meno di -1,5%, preservando la nitidezza dell'immagine da bordo a bordo.

Le innovazioni hardware si concentrano sull'integrazione compatta: l'imballaggio COB (Chip-on-Board) raggiunge un diametro del cerchio di imaging massimo estremamente piccolo di soli 3,90 mm. La trasmissione dei dati utilizza l'interfaccia MIPI ad alta velocità. Questa combinazione di un ingombro ridotto del sensore da 1/5 di pollice e un imballaggio avanzato rende il modulo eccezionalmente efficiente in termini di spazio. È progettato per applicazioni che richiedono una copertura grandangolare, una distorsione minima e un profilo in miniatura, come la sicurezza domestica intelligente, la navigazione dei robot aspirapolvere, l'evitamento degli ostacoli dei droni, il monitoraggio degli angoli ciechi automobilistici e i sistemi di controllo accessi panoramici. Il design privilegia prestazioni affidabili in ambienti con vincoli di volume.

Caratteristiche:

1. Imaging ad alta risoluzione: La risoluzione da 5MP supporta l'uscita di immagini HD e l'uscita video 1080P.
2. Campo visivo ultra-ampio: Il campo visivo diagonale di 120° (105° orizzontale / 80° verticale) consente una copertura panoramica.

3. Ottimizzazione per scarsa illuminazione: Il processo con pixel grandi da 1,12μm migliora la qualità delle immagini in ambienti con scarsa illuminazione.

4. Controllo della distorsione ottica: La struttura dell'obiettivo 3P+IR mantiene la distorsione geometrica entro -1,5%.

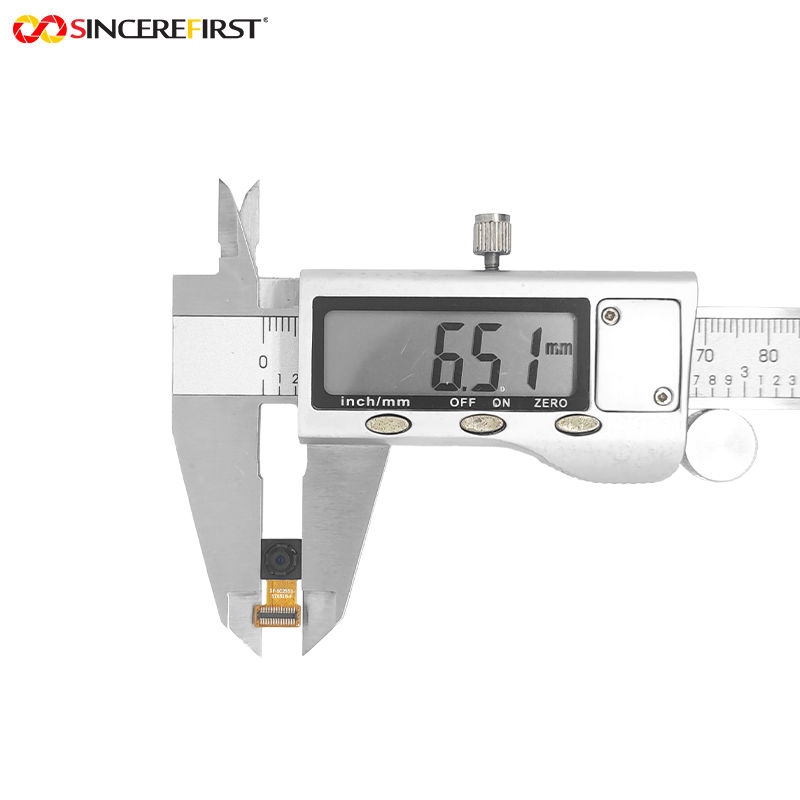

5. Design miniaturizzato: l'imballaggio COB riduce il diametro del cerchio di imaging a soli 3,90 mm, adatto per spazi compatti.

6. Trasferimento dati ad alta velocità: l'interfaccia MIPI garantisce una trasmissione dati fluida.

7. Adattamento multi-scenario: Ottimizzato per applicazioni sensibili allo spazio come la casa intelligente, i sistemi automobilistici, i droni e altro.

Parametri tecnici:

Applicazioni:

Bracci robotici industriali: La distorsione geometrica inferiore all'1,5% garantisce un posizionamento visivo preciso per l'assemblaggio.

Occhiali AR: Il cerchio di imaging ultra-piccolo è compatibile con display montati sulla testa leggeri e la bassa distorsione garantisce un'integrazione accurata di elementi virtuali e reali.

Sistema DMS in-vehicle: Un campo visivo orizzontale di 105° monitora simultaneamente il comportamento del conducente e del passeggero anteriore.

Ispezione della linea di produzione: L'imballaggio COB è resistente alle vibrazioni, rendendolo adatto per l'installazione alla fine dei bracci robotici.

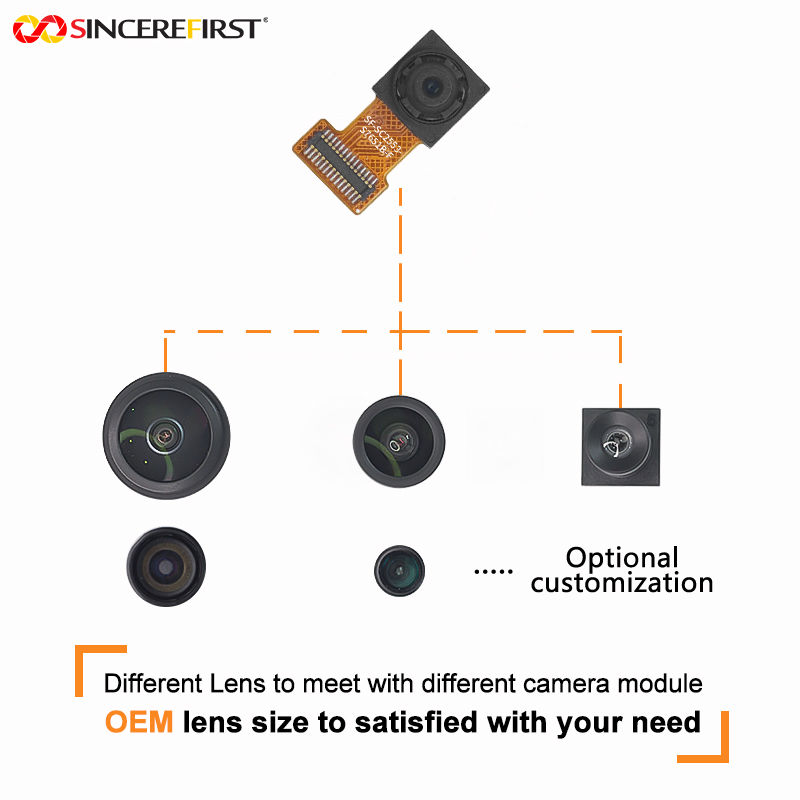

Processo personalizzato:

1. È possibile fornire disegni o campioni, nonché richiedere documentazione e sviluppati da il nostro personale tecnico.
2. Comunicazione o riunione
3. Comunicheremo con te in dettaglio per determinare il prodotto di cui hai bisogno e cercheremo di impostare il prodotto più adatto a te
in base alle tue esigenze.
4. Sviluppo del campione
5. Determinare i dettagli del campione di sviluppo e i tempi di consegna. Comunicare in qualsiasi momento per garantire un progresso regolare.
6. Test del campione
7. Testare e invecchiare sulla tua applicazione, fornire feedback sui risultati dei test, non è necessario modificare, produzione di massa.
