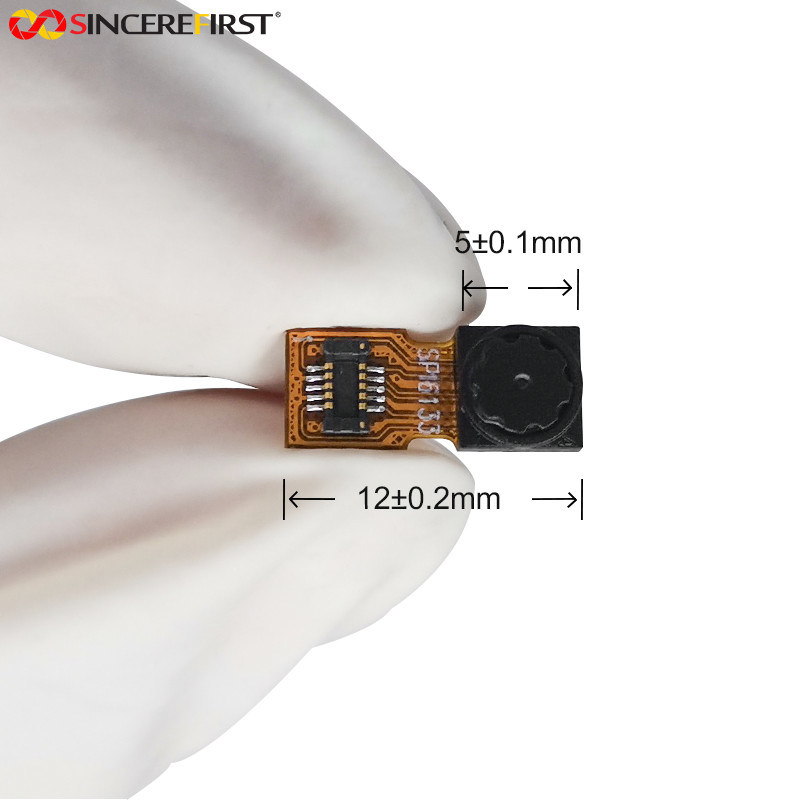

Questo modulo telecamera GC6133 CMOS Sensor 0.3MP con interfaccia MIPI è un modulo di acquisizione ottica miniaturizzato a fuoco fisso basato sul chip fotosensibile GC6133, appositamente progettato per scenari di acquisizione di immagini a bassa risoluzione e alta stabilità, ed è conforme ai requisiti della direttiva RoHS. Il suo formato ottico standard da 1/13 di pollice si abbina perfettamente alla risoluzione da 0.3MP (240×320), ottenendo una combinazione equilibrata di miniaturizzazione e imaging stabile—soddisfacendo la domanda di acquisizione di immagini a bassa risoluzione, controlla efficacemente il volume del modulo, rendendolo adatto all'integrazione in piccoli dispositivi. Il design a lunghezza focale fissa (5.0±0.1mm) e apertura fissa (F1.4) garantisce effetti di imaging coerenti, eliminando la necessità di frequenti aggiustamenti dei parametri e migliorando la stabilità del funzionamento a lungo termine, particolarmente adatta per scenari che richiedono un output di immagine stabile e affidabile. Con un campo visivo di 60°±3°, può coprire un intervallo di osservazione moderato, soddisfacendo le esigenze di rilevamento di immagini in campo ravvicinato e riconoscimento dello stato. La funzione integrata di filtro infrarosso filtra efficacemente le interferenze infrarosse, garantendo la purezza dell'imaging della luce visibile e soddisfacendo i requisiti delle apparecchiature di rilevamento per la purezza spettrale dell'imaging. Il modulo supporta molteplici funzioni pratiche come vari formati di output, windowing, mirroring e un modulo di elaborazione delle immagini, abbinato a interfacce SPI flessibili (1-wire, 2-wire) e un compatto package CSP, migliorando ulteriormente la sua flessibilità di integrazione e adattabilità a diversi scenari applicativi. Integrando alta stabilità, miniaturizzazione, imaging puro a luce visibile e compatibilità flessibile, questo modulo diventa una scelta affidabile per l'acquisizione di immagini a bassa risoluzione, la visione ausiliaria di piccoli dispositivi e il rilevamento in campo ravvicinato.
1. Design ottico compatto e stabile:Adotta un formato ottico standard da 1/13 di pollice con risoluzione da 0.3MP (240×320), lunghezza focale fissa di 5.0±0.1mm e apertura fissa F1.4. Garantisce un imaging stabile senza frequenti regolazioni, si adatta a scenari a bassa risoluzione e le sue dimensioni compatte facilitano l'integrazione in piccoli dispositivi.
2. Output versatile e controllo flessibile: Supporta formati di output YCbCr4:2:2, RGB565, Raw Bayer per un cambio flessibile. Dotato di funzioni di windowing e mirroring orizzontale/verticale, si adatta a diverse esigenze di imaging con facilità d'uso.
3. Interfaccia flessibile e package compatto: Viene fornito con interfacce SPI a 1 filo e 2 fili per una facile connessione e debug. Il package CSP di piccole dimensioni riduce la difficoltà di integrazione e l'occupazione di spazio per piccoli dispositivi.
4. Elaborazione immagini integrata e filtro IR:Il modulo di elaborazione immagini integrato ottimizza la qualità dell'immagine. Il filtro IR integrato elimina le interferenze infrarosse, garantendo un imaging puro a luce visibile per specifici requisiti di rilevamento.
| Nome prodotto |
Modulo Telecamera MIPI |
|
Sensore |
GC6133 |
|
Intervallo di messa a fuoco |
10cm-Infinito |
|
Tipo di lente |
1/13" |
|
Angolo di visione |
68° |
|
Distorsione TV |
<0.7% |
|
Parole chiave |
Modulo Telecamera SPI |
|
Garanzia |
10 Anni |
|
Pinout |
10 Pin |
|
Nome del marchio |
SINCEREFIRST |
Smart Home: I moduli a bassa luminosità hanno un'ampia gamma di applicazioni nelle smart home come telecamere intelligenti e serrature intelligenti. Questi dispositivi devono funzionare di notte o in condizioni di scarsa illuminazione. Il modulo a bassa luminosità può fornire immagini nitide per garantire il normale funzionamento e la sicurezza del dispositivo .
Applicazioni Industriali: Nel campo industriale, i moduli a bassa luminosità sono comunemente utilizzati in telecamere industriali e dispositivi di scansione. Questi dispositivi devono operare in complessi ambienti industriali. Il modulo a luce scura può fornire immagini ad alta definizione, a basso rumore e in tempo reale, migliorando efficienza e accuratezza .
Sorveglianza di Sicurezza: I sistemi di sorveglianza di sicurezza richiedono capacità di acquisizione di immagini stabili di notte o in condizioni di scarsa illuminazione. Il modulo a bassa luminosità fornisce imaging a bassa luminosità di alta qualità, garantendo l'affidabilità e la sicurezza del sistema di sorveglianza .
Robotica: Nella robotica, il modulo a bassa luminosità viene utilizzato come modulo di profondità per ottenere un output sincrono nei formati di immagine RGB e IR, soddisfacendo i requisiti di precisione e velocità di risposta dei robot in attività come movimento, navigazione ed evitamento ostacoli .
Dispositivi Medici: I dispositivi medici come gli endoscopi richiedono un funzionamento fine in un ambiente con scarsa illuminazione. Il modulo a luce fioca fornisce immagini nitide che aiutano i medici a fare diagnosi e trattamenti accurati .
1. È possibile fornire disegni o campioni, oltre a richiedere documentazione e sviluppata da il nostro staff di ingegneri.
2. Comunicazione o Incontro
3. Comunicheremo con voi in dettaglio per determinare il prodotto che vi serve e cercheremo di impostare il prodotto più adatto a voi
in base alle vostre esigenze.
4. Sviluppo Campioni
5. Determinare i dettagli del campione di sviluppo e i tempi di consegna. Comunicare in qualsiasi momento per garantire un progresso fluido.
6. Test Campioni
7. Testare e invecchiare sulla vostra applicazione, fornire feedback sui risultati dei test, nessuna necessità di modifiche, produzione di massa.
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
