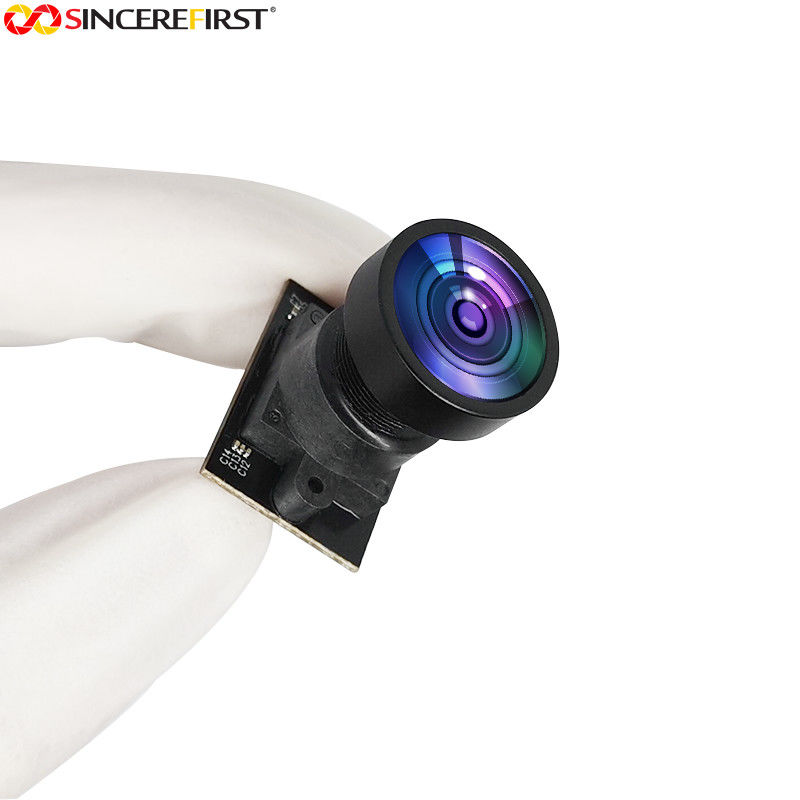

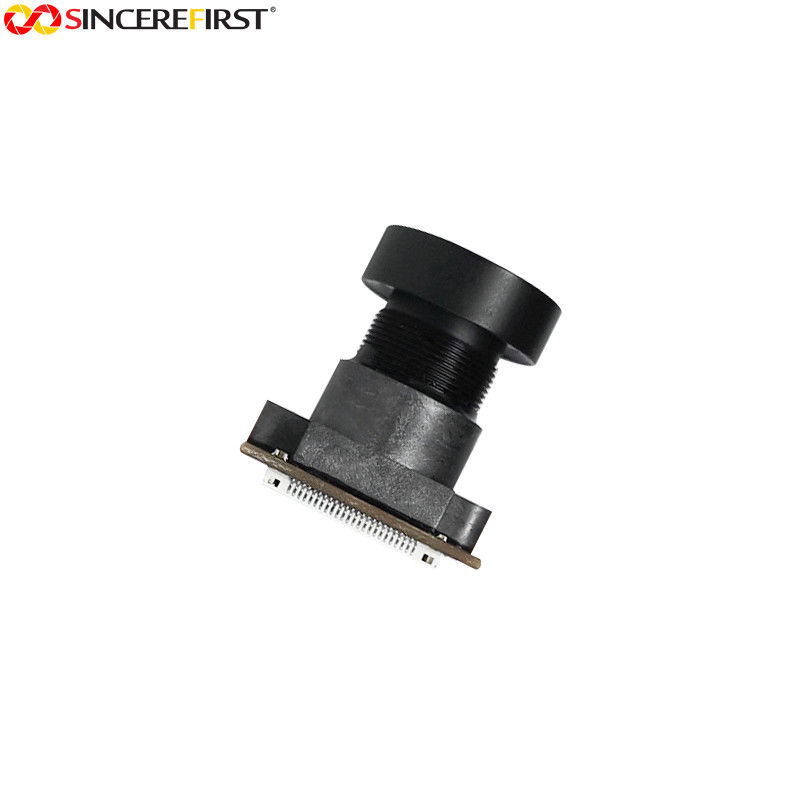

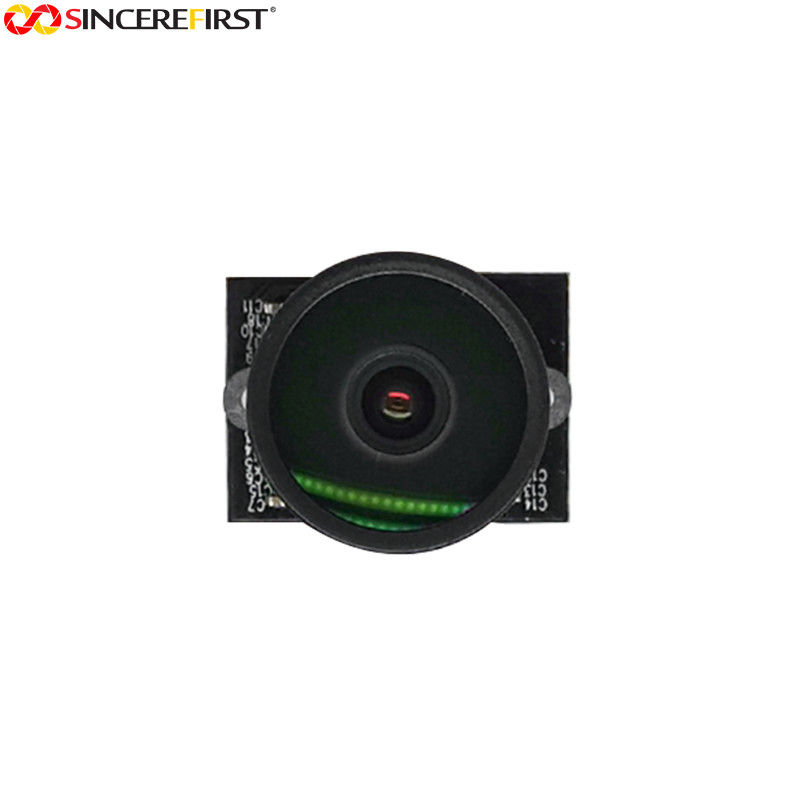

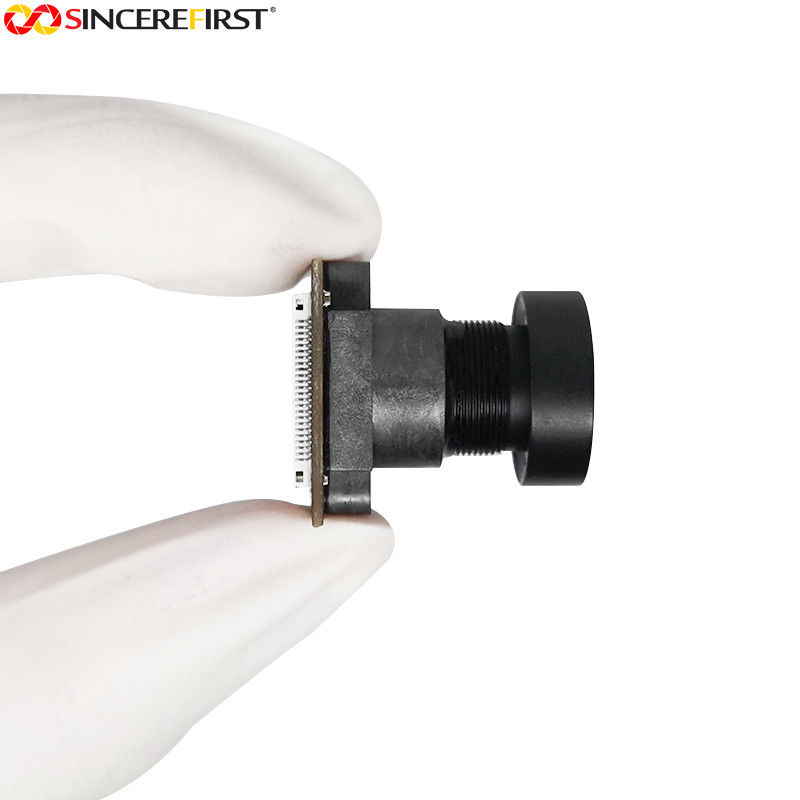

Modulo di sensore della fotocamera digitale a presa IMX307 MIPI

Descrizione del prodotto:

L'IMX307LQD-C è un sensore di immagine a stato solido CMOS a pixel attivo diagonale di 6,46 mm (Tipo 1/2.8) con una matrice di pixel quadrati e pixel effettivi di 2,13 M. Questo chip funziona con 2,9 V analogici,digitale 1.2V,interfaccia 1.8V tripla alimentazione, e ha un basso consumo di energia.Filtri per mosaico a colori primari G e BQuesto chip è dotato di un'otturatrice elettronica con tempo di integrazione variabile.



Caratteristiche:

1. Punti di tipo pixel attivo CMOS
2Circuito integrato di regolazione della tempistica, driver H/ e circuito di comunicazione seriale
3Frequenza di ingresso: 74,25 MHz / 37,125 MHz
4Numero di pixel di registrazione raccomandati:1920 ((H) x 1080 (V) approssimativamente.2.07M pixel
5. Modalità di lettura
Modalità di scansione a pixel
Modalità di lettura 720p-HD
Modalità di ritaglio delle finestre
Modalità di lettura verticale/orizzontale-normale/invertita
6. Tasso di lettura
Frequenza massima di fotogrammi in modalità Full HD 1080p: 60 fotogrammi/s
7Funzione di ampio raggio dinamico (WDR)
WDR a esposizione multipla
WDR di sovrapposizione digitale
8Funzione di scatto a velocità variabile (unità di risoluzione 1H)
9. convertitore A/D a 10 bit/12 bit
10. commutazione del guadagno di conversione (modalità HCG /modalità LCG)
11. funzione CDS/PGA
Da 0 dB a 30 dB: Guadagno analogico di 30 dB (piano di passo 0,3 dB)
30.3 dB a 72 dB: Guadagno analogico di 30 dB + Guadagno digitale da 0,3 a 42 dB (piano di passo di 0,3 dB)
12. Supporta l'interruttore I/O
LVDS a bassa tensione ((150 m Vp-p) seriale (switching 2 ch/ 4 ch) uscita DDR
CSI-2 uscita di dati seriali (uscita 2Lane /4 Lane,RAW10/RAW12)
13Distanza raccomandata della pupilla di uscita: -30 mm a -∞

Parametri tecnici:

Parole chiave	FPC Camera Module, MIPI Camera Module, CMOS Camera Module
Angolo di visualizzazione	140°
Tipo di chip	IMX307
Pixel	2MP
Tipo di prodotto	Modulo della fotocamera
Dimensione del sensore	1 / 2 / 8 pollici
Pinout	24 pin
Distorsioni	< 50%
Caratteristiche	Grande angolo
Certificato	CE, ISO, FCC



Applicazioni:

Il modulo di fotocamera IMX307 MIPI è un modulo di fotocamera versatile e di alta qualità che può essere utilizzato in una vasta gamma di applicazioni.questo modulo della fotocamera è ideale per l'uso in molte diverse impostazioni, dalle applicazioni industriali all'elettronica di consumo.

Una delle principali applicazioni del modulo della fotocamera IMX307 MIPI è nel campo della fotografia digitale.questo modulo della fotocamera è perfetto per catturare foto e video mozzafiato che sono ricchi di dettagli e colori. Che tu sia un fotografo professionista o semplicemente qualcuno che ama scattare foto, il modulo della fotocamera IMX307 MIPI è una scelta eccellente.

Un altro settore in cui questo modulo di telecamera eccelle è nel campo della sorveglianza e della sicurezza.che lo rende ideale per l'uso in telecamere di sicurezza e altre apparecchiature di sorveglianzaSia che si stia monitorando un grande spazio pubblico o semplicemente tenendo d'occhio la propria casa o ufficio, il modulo della telecamera IMX307 MIPI è uno strumento potente per garantire la sicurezza.

Il modulo di telecamera IMX307 MIPI è anche una scelta popolare per l'uso in attrezzature mediche.questo modulo di telecamera può essere utilizzato in una varietà di attrezzature mediche, quali endoscopi, microscopi chirurgici e altri dispositivi diagnostici e terapeutici.La sua capacità di catturare immagini dettagliate di organi e tessuti interni è di inestimabile valore nella diagnosi e nel trattamento di numerose malattie.
