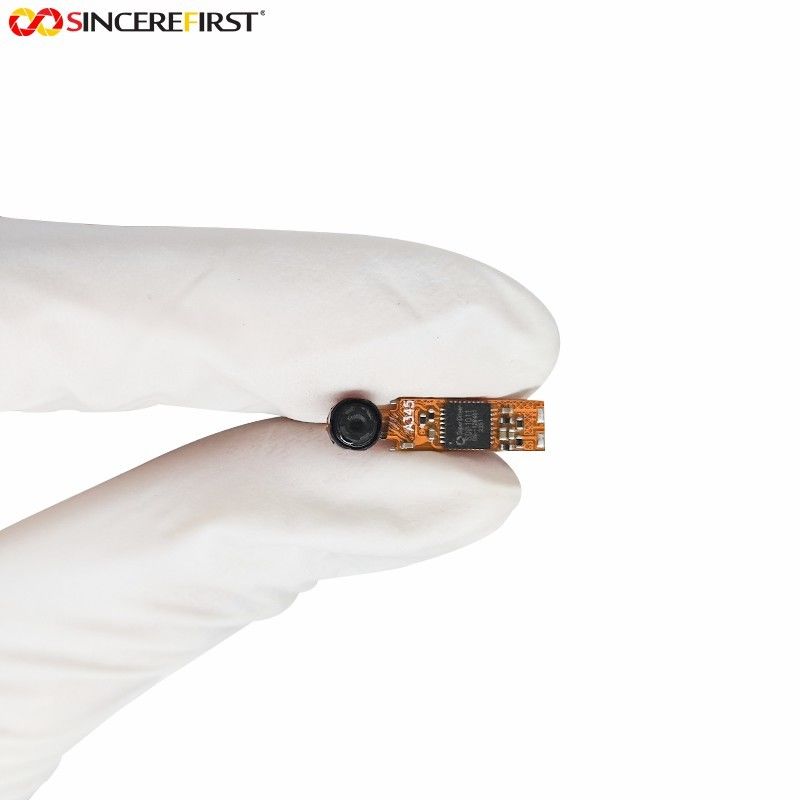

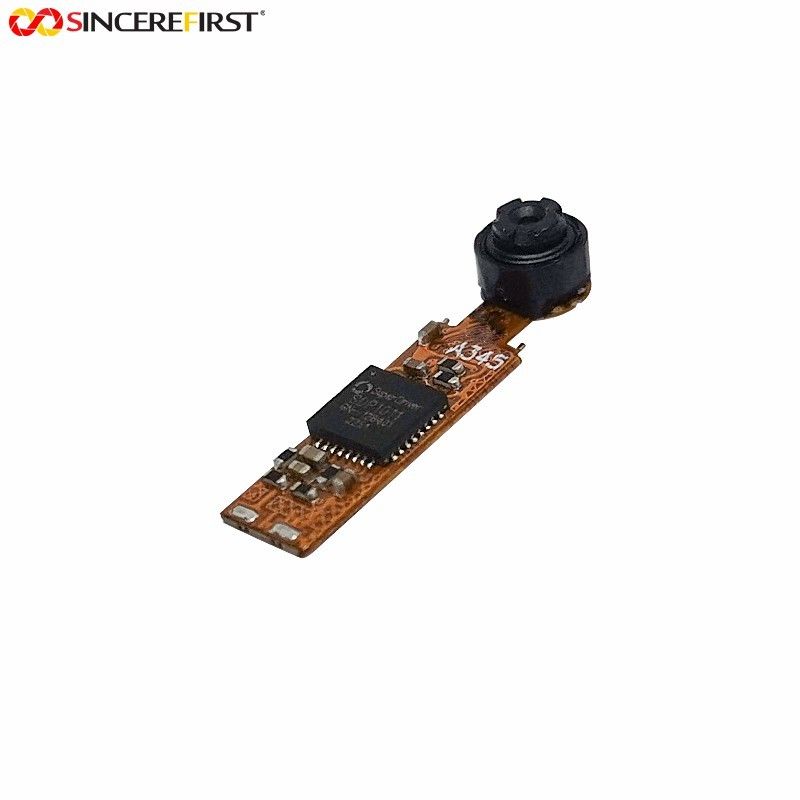

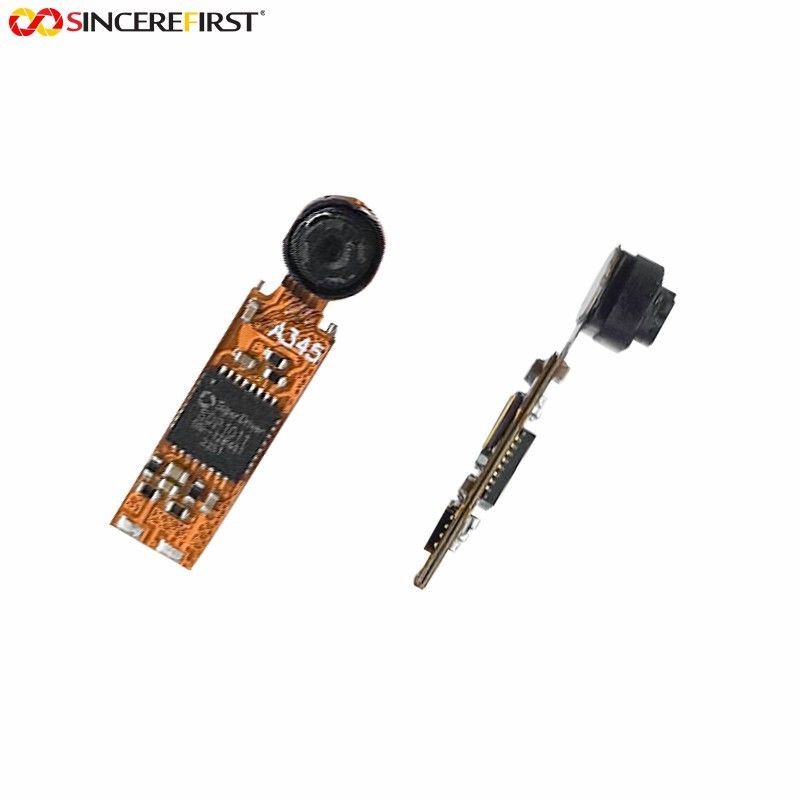

Modulo della macchina fotografica dell'endoscopio della capsula di endoscopia del sensore BF3A03 di VGA CMOS
Specificaitons
| Umidità di funzionamento |
(- 10°C + a 50°C) |
| Rapporto di S/N | ≥38.7dB |
| Gray Rating | tredicesimo rango |
| Otturatore elettronico | saracinesca 1/60S-5.7μS |
| Illuminazione minima | NC |
| AWB | SU |
| LED | NC |
| EFL | 2cm-6cm±2% |
| DOF | 20mm-60mm±2% |
| Prova di stoccaggio | Livello e bassa temperatura: - 20°C~+70°C |
Descrizione
Il BF3A03 è un chip altamente integrato della macchina fotografica di VGA che include il sensore di immagine di CMOS (CIS e functionISP di elaborazione dei segnali di immagine). È fabbricato con il processo del sensore di immagine del CMOS più avanzato del mondo per realizzare il nolse scuro utra-basso. sensibilità del hiah e sistema imading del nower molto basso. il consisis del sensore matrice di efficace di un pixel 648 x 488 che ha un formato ottico di a 1/6.5 pollici. Ha integrato il rumore che annulla i circuiti dei CD (doppio campionamento correlato), guadagno globale analogico ed il regolatore separato di guadagno di R/G/B, la compensazione automatica del livello del nero e l'ISP del su chip del bit ADC.The del su chip 10 fornisce gli EA molto lisci (esposizione automatica) ed il controllo accurato di AWB (equilibrio bianco automatico). Fornisce i vari formati di dati quale Bayer RGB, RGB444. 4:2 di RGB555.RGB565.YCBCR: 2. Ha un'interfaccia seriale bifilare comunemente usata affinchè l'ospite controlli
funzionamento di intero sensore. Il prodotto è capace di funzionamento a fino a 60 fotogrammi al secondo all'orologio 48MHZ nel modo di VGA. con controllo completo dell'utente sopra qualità di immagine e formattazione di dati. Tutte le funzioni richieste di elaborazione di immagini compreso controllo dell'esposizione, il controllo di equilibrio bianco, controllo di saturazione di colore ecc, sono inoltre programmabili tramite il bus seriale bifilare.
Caratteristiche
◆Formato ottico standard di a 1/6.5 pollici
◆30 strutture/orologio principale 24MHz di modo VGA di sec @.
◆60 strutture/orologio principale 48MHz di modo VGA di sec @.
◆Rumore scuro ultrabasso a temperatura elevata.
◆Vari formati dell'uscita: YCBCR4: 2:2RGB444, RGB555.RGB565.Raw Bayer 648 x 488
◆Alimentazione elettrica: 2.7~3.1Vfor core1.7~3.1Vfor l/o
◆Specchio orizzontale di Nertical.
◆annullamento della luce intermittente 50/60Hz.
◆Capacità di azionamento programmabile della O
◆Controllo nero automatico del evel.
◆funzione di elaborazione di lmage: Lente che protegge correzione, correzione di gamma, cattiva correzione del pixel, interpolazione di colore. Rilevazione della pelle. Filtro passa-basso, conversione dello spazio di colore, esposizione di correzione di colore, del bordo Enhancement.Auto, saturazione e contrasto di colore bianca automatica dell'equilibrio. ed i dati formattano la conversione.
◆generazione del modello di prova del Su chip di molti tipi compreso il cliente programmabile
◆Pacchetto: CSP, nudi muoiono

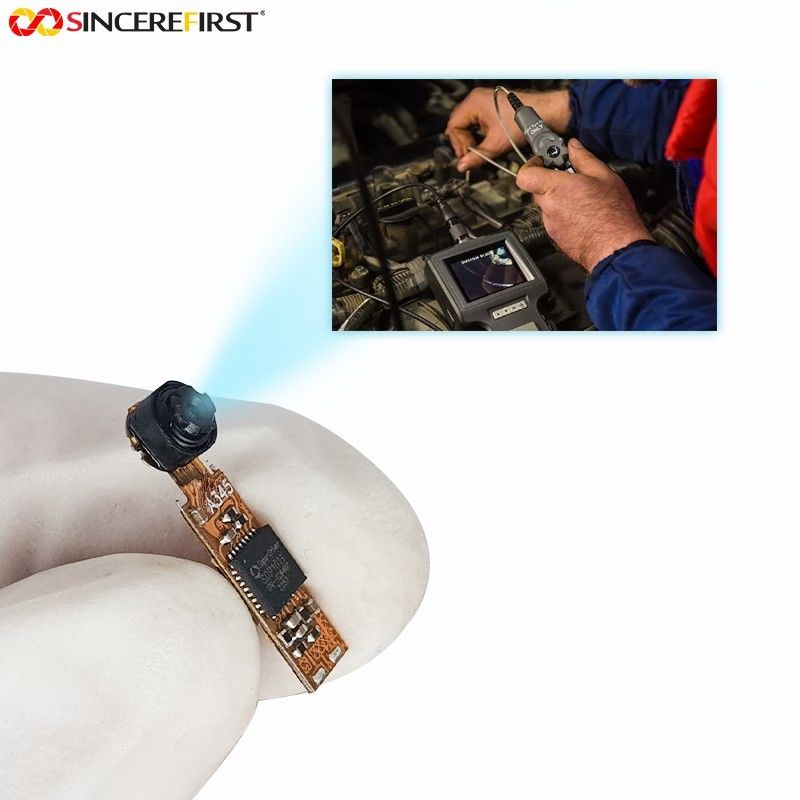

Applicazioni
Capsula di endoscopia
Macchine fotografiche del telefono cellulare
Macchine fotografiche di desktop pc e del taccuino
PDAS
Giocattoli
Macchine fotografiche tranquille e videocamere portatili di Digital
Video attrezzature di comunicazione e di telefonia
Sistemi di sicurezza
Sistemi industriali ed ambientali
