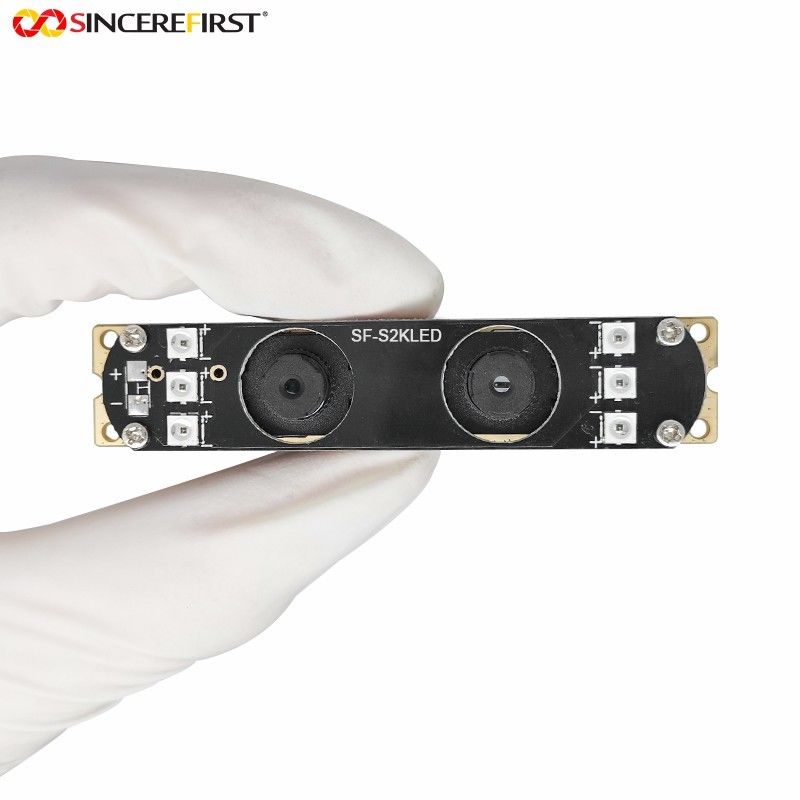

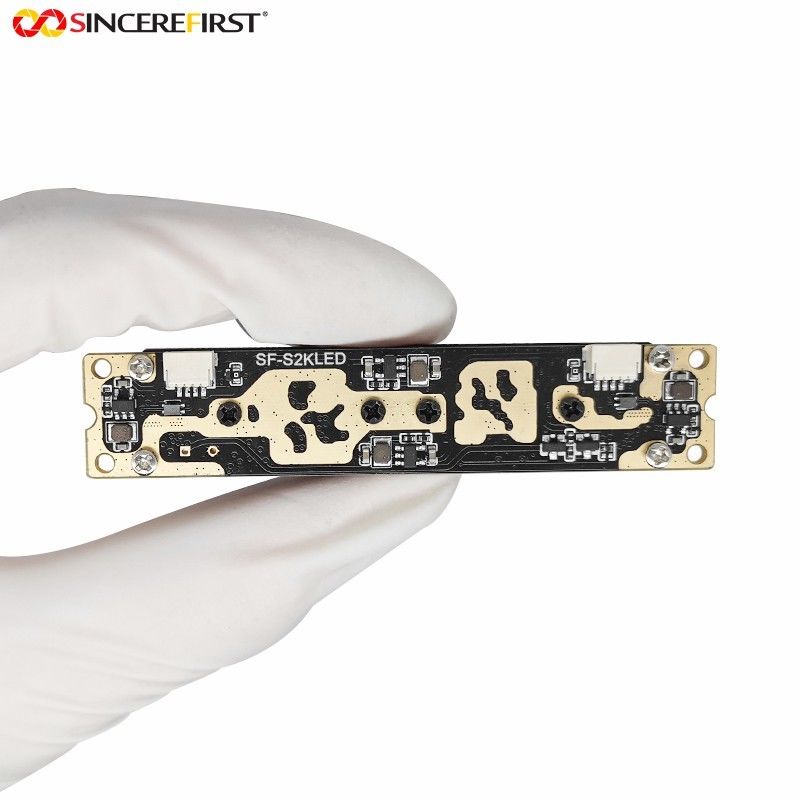

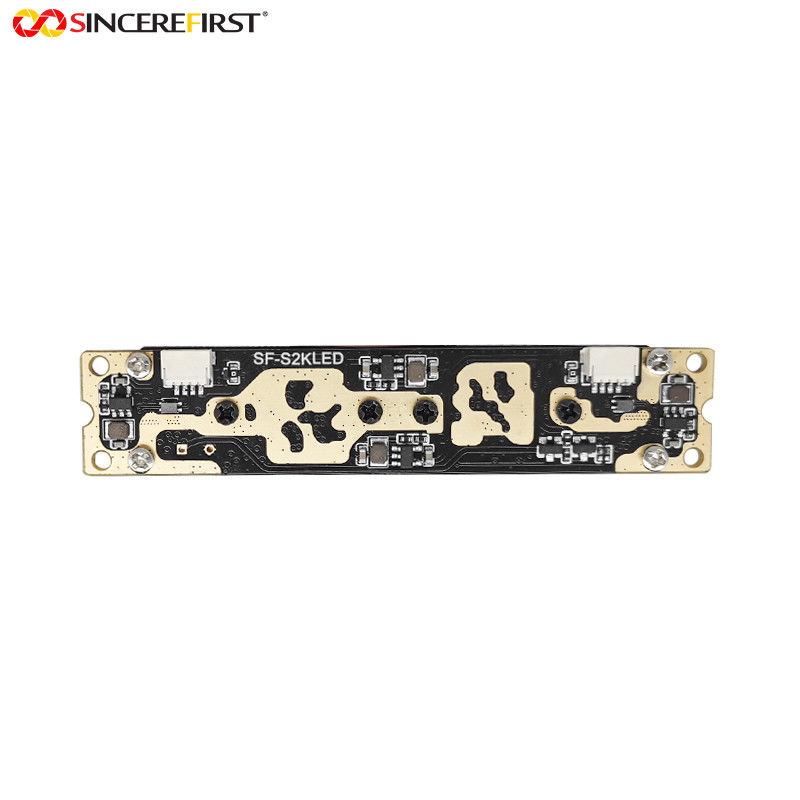

Sensore di immagine del modulo HD HDR CMOS di 2MP PS5268 Dual Camera

Modulo doppio della macchina fotografica di USB della lente HD HDR CMOS del sensore pieno di immagine di 2MP PS5268

Specificaitons

Descrizione

Lo PS5268 è un potere basso, sensore altamente integrato di immagine di CMOS che ha prodotto dei pixel 1920x1080 (HD-1080p pieno) con la lettura della saracinesca. Ha incastonato il nuovo FinePixel™ e la tecnologia dei sensori di HDR per eseguire la qualità eccellente e l'alta gamma dinamica monostabile di immagine ha sintetizzato l'uscita di immagine. PS5268 produce il bit lineare 14 o il tono locale ha tracciato 12 dati grezzi pungenti attraverso l'interfaccia di MIPI CSI-2 con basso consumo energetico stesso. È disponibile in pacchetto di CSP. Lo PS5268 può essere programmato per fissare il momento di esposizione per lo stato differente di luminanza tramite bus di controllo di serie di I2CTM. Sintesi inclusa di immagine di HDR con il tono locale che traccia per consegnare rendimento elevato, redditizio e time to market per l'applicazione di alta risoluzione di HDR. Programmando l'insieme di registro interno, esegue la correzione del livello del nero del su chip ed il controllo di qualità ad alta temperatura di immagine.

Caratteristiche

◆Dimensioni immagine: 1928 x 1088 pixel con matrice e la micro-lente del filtro colorato Bayer-RGB

◆Formato dell'uscita:

- 14bit HDR-RAW lineare RGB

- 12bit HDR + locale Tone Mapped

RGB CRUDO - 10bit RGB CRUDO lineare

◆Interfaccia dell'uscita

- 12bit il parallelo DVP ha prodotto

- uscita a 2 corsie di MIPI (fino a 800Mbps per vicolo)

◆Interfaccia di I2CTM con due generi di Slave_ID

◆Basso consumo energetico

◆Alta sensibilità

◆Sintesi di HDR del su chip di sostegno

◆Funzioni dell'unità di elaborazione del sensore di immagine:

- Calibratura automatica del livello del nero

- Locale incastonato Tone Mapping

- Annullamento nero del sole

◆Sincronizzazione della struttura del sensore di sostegno

◆Su chip PLL (input_clock/>= 1MHz di PLL_m)

◆convertitore di A/D della colonna del Su chip

◆controllo analogico manuale di guadagno del Su chip

◆Tempo continuo della struttura variabile & tempo di esposizione

◆Supporto WOI e subsampling

◆Linea di sostegno & sincronizzazione fittizie del pixel

◆Il supporto ha prodotto Hsync a Vsync

◆Ingresso/uscita di sostegno 1.7V~3.3V

◆Funzione veloce di esposizione automatica di sostegno (FAE)

Applicazioni

SurveillanceHD-CCTVCamera
Macchina fotografica del IP di sorveglianza
Videoregistratore dell'automobile
Video telefono della porta
