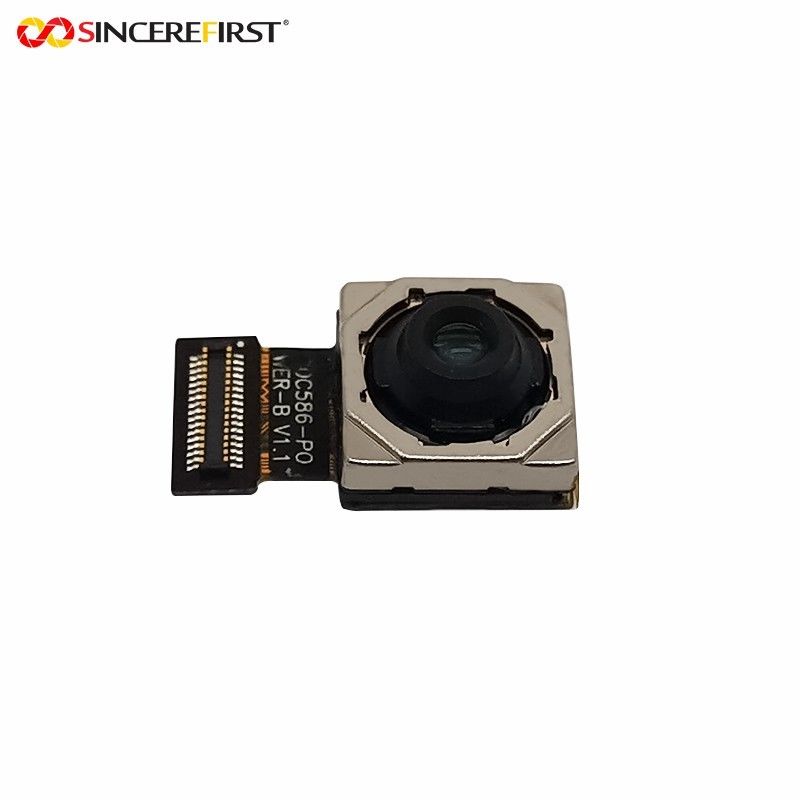

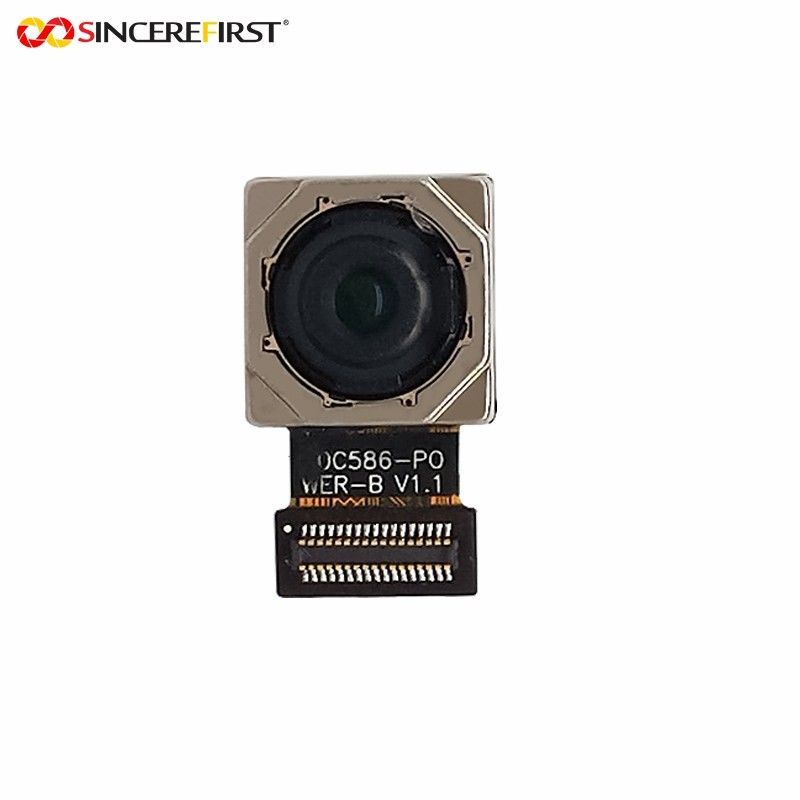

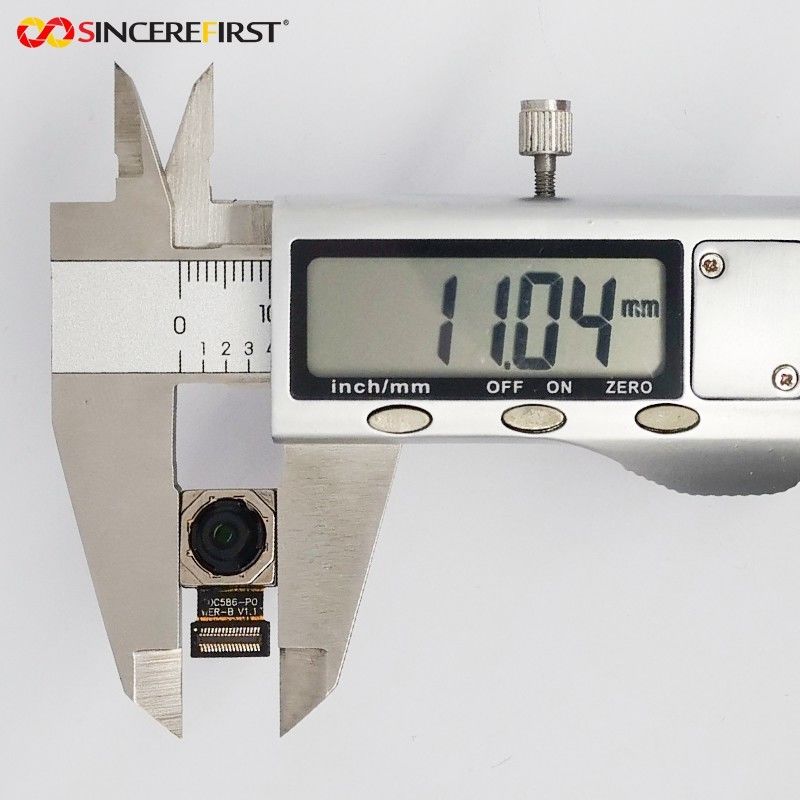

Modulo ottico della fotocamera Sony IMX586 CMOS per droni e FPV
Specificità
| Sensore | IMX586 |
| Mega pixel | 48MP |
| Dimensione dei pixel | 00,8 μm ((H) x 0,8 μm ((V) |
| Interfaccia | MIPI |
| Applicazione | Drone, FPV |
| Tipo di sensore | CMOS |
| Tensione di alimentazione | Analog ((2.8V, 1.8V), Digitale ((1.1V), Interfaccia ((1.8V) |
| Frequenza di fotogramma | da 30 a 480 fps |
| FOV ((D) | 78° |
| Pinout | 30 pin |
Descrizione
L'IMX586 è un sensore di immagine a pixel attivo CMOS a 48 megapixel a diagonale di 8.000 mm (Tipo 1/2.0) con una matrice di pixel quadrati. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structure. R, G e B pigmento filtro mosaico colore primario è impiegato. Funziona con cinque tensioni di alimentazione: analogica 2.9 V e 1.8 V, digitale 1.1 V, P L L-PHY 1.1 V e 1.8 V per l'interfaccia ingresso/uscita e raggiunge un basso consumo energetico.
Caratteristiche
◆Sensore di immagine CMOS retroilluminato e impilato
◆Quad Bayer Coding sistema di filtri di colore
◆Focus automatico di rilevamento di fase (PDAF)
◆High Frame Rate 30fps@Full resolution (QBC Re-mosaic) / 30fps@QBC-HDR / 120fps@2x2 Adjacent Pixel Binning (16:9) / 240fps@2x2 Adjacent Pixel Binning V2H2 ((16:9)
◆Alto rapporto segnale/rumore (SNR)
◆operazione di sincronizzazione a doppio sensore
◆Correzione dei pixel per difetti dinamici in 2D
◆Correzione dell'ombreggiamento dell'obiettivo (LSC)
◆Sensore di temperatura integrato
◆Format video di uscita RAW10/8, COMP8
◆QBC Funzione di ri-mosaico
◆funzione QBC HDR
◆Due PLL per la generazione di orologi indipendenti per il controllo dei pixel e l'interfaccia di output dei dati
◆CSI-2 uscita di dati seriali MIPI D-PHY 2 lane/4 lane, Max. 2.5Gbps/lane, D-PHY specifica ver. 1.2 conforme MIPI C-PHY 1/2/3trio, Max 2.5Gsps/Trio, C-PHY specifica ver. 1.0 conforme
◆comunicazione seriale a 2 fili (supporta I2C "modalità veloce" e "modalità veloce Plus")
◆28K bit di OTP ROM per gli utenti
Struttura del dispositivo
◆sensore di immagine CMOS
◆Dimensione dell'immagine: diagonale 8.000 mm (tipo 1/2.0)
◆Numero totale di pixel: 8032 (H) × 6248 (V) circa 50,18 M pixel
◆Numero di pixel effettivi: 8032 (H) × 6088 (V) circa 48,89 M pixel
◆Numero di pixel attivi: 8000 (H) × 6000 (V) circa 48,00 M pixel
◆Dimensioni del chip: 7,504 mm (H) × 5,659 mm (V)
◆Dimensioni delle celle unità: 0,80 μm (H) × 0,80 μm (V)
◆Materiale del substrato: silicio
Applicazioni
Robot, droni
Telecamere d'azione
Applicazioni di scansione 3D
Telecamera per animali da campo
Registrazione in lento
Visione artificiale, ecc.
