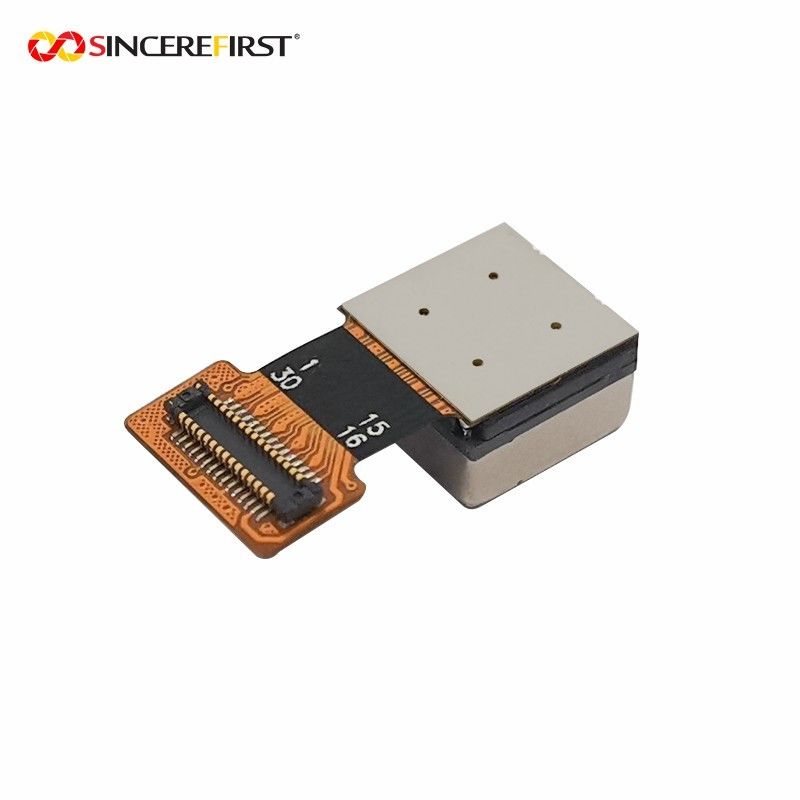

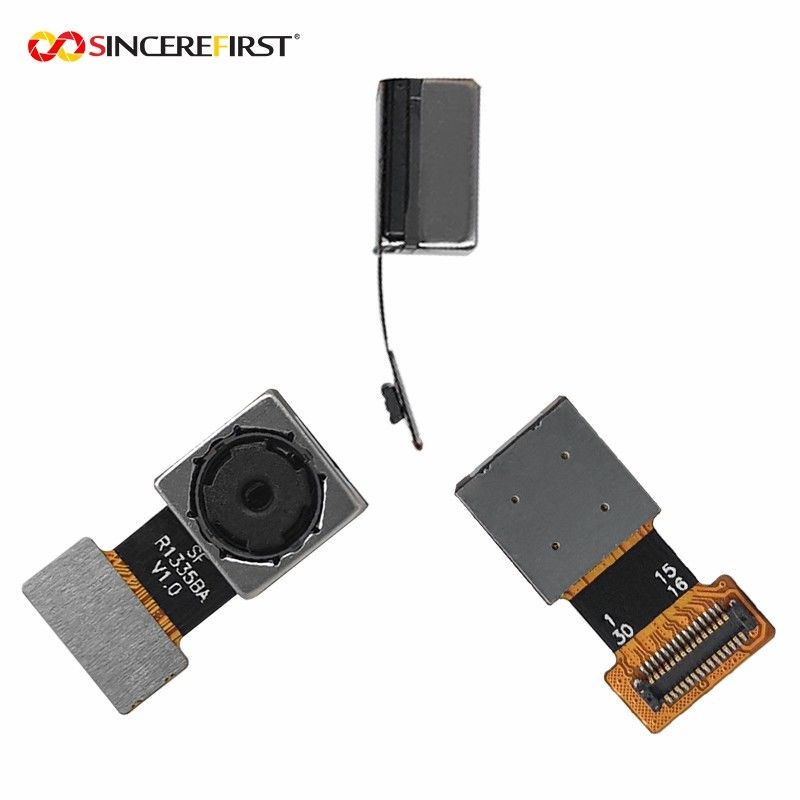

Modulo della macchina fotografica del modulo 13mp della macchina fotografica di Arducam MIPI con il sensore di immagine di AR1335 CMOS

Arducam 13mp Mipi Camera Modulo Con AR1335 CMOS Sensore d'immagine

Specificità

Descrizione

AR1335 è un sensore di immagine digitale CMOS a pixel attivi da 1/3,2 pollici con una matrice di pixel di 4208H x 3120V.Tecnologia a pixel da 1 μm che offre una qualità dell'immagine superiore in condizioni di scarsa illuminazione grazie a una sensibilità di punta, efficienza quantistica e pieno pozzo lineare.È programmabile attraverso una semplice interfaccia seriale a due fili e può generare immagini a piena risoluzione fino a 30 fotogrammi al secondo (fps) e supporta modalità video avanzate tra cui 4K 30fps, 1080p 60fps e 720p 120fps.

Caratteristiche

◆Sensore CMOS da 13 Mp con tecnologia pixel BSI avanzata da 1,1 m
◆Interfacce dati: Interfaccia per processori industriali mobili seriali (MIPI) a 2, 3 e 4 corsie
◆Compressione a profondità di bit disponibile per l'interfaccia MIPI: 10-8 e 10-6 per consentire ricevitori a larghezza di banda inferiore per il tasso di full frame
Applicazioni
◆Controlli di sincronizzazione 3D per consentire la cattura video stereo
◆6,8 kbits Memoria programmabile una tantum (OTPM) per memorizzare i coefficienti di correzione dell'ombraggio e le informazioni sul modulo
◆Controlli programmabili: Guadagno, spazzatura orizzontale e verticale, correzione automatica dell'offset del livello nero, dimensione/velocità dell'inquadratura, esposizione, inversione dell'immagine da sinistra a destra e dall'alto in basso, dimensione della finestra e panning
◆Due oscillatori a ciclo bloccato in fase (PLL) per il rumore super basso
Prestazioni
◆Sensore di temperatura su chip
◆Bayer Pattern Scaler orizzontale di dimensioni ridotte
◆Semplice interfaccia a due fili in modalità rapida + serie
◆Corrente scura bassa
◆L'interlacciata lettura a più esposizioni consente applicazioni HDR e video

Applicazioni

apparecchi fotografici digitali
Telecamere per PC
Telecamere IoT
PDA
