Mini OV7670 CMOS VGA Compact Camera Module con interfaccia DVP a 24 pin
Specificità
| Sensore di immagine | OV7670 |
| Dimensione dell'array | 640 x 480 (VGA) |
| Formato del sensore di immagine | Tipo 1/6′′ |
| Tasso di trasferimento | 30 fps |
| Angolo di visualizzazione | D = 28,7°, H = 22,6° |
| Tipo di lente | Focalizzazione fissa |
| Interfaccia | DVP |
| F.NO | 2.8 |
| Distorsioni | < 1% |
| Analoghi | 2da.45V a 3.0V |
Descrizione

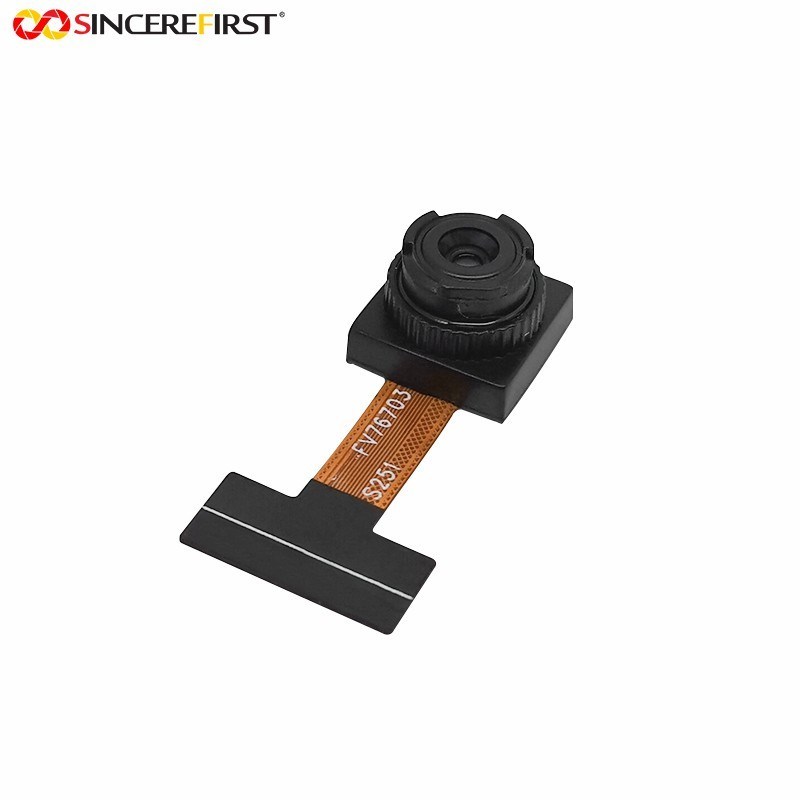

Questo CCM (compact camera module) è basato su un sensore OV7670, costruito con un obiettivo di alta qualità e DVP con interfaccia a 24 pin.
Ha un array di immagini in grado di funzionare a velocità fino a 30 fotogrammi al secondo (fps) in VGA con completo controllo dell'utente sulla qualità dell'immagine, la formattazione e il trasferimento dei dati di uscita.Tutte le funzioni di elaborazione delle immagini richieste, inclusi il controllo dell'esposizione, gamma, bilanciamento del bianco, saturazione del colore, controllo delle sfumature e altro ancora, sono anche programmabili tramite l'interfaccia SCCB.
Caratteristiche
◆Questo modulo di fotocamera compatta da 0,3MP è basato sul sensore di immagine CMOS a bassa tensione OV7670, che offre tutte le funzionalità di una fotocamera VGA e di un processore di immagine a singolo chip.
◆Il framerate massimo di 30 fps a risoluzioni VGA con completo controllo dell'utente sulla qualità dell'immagine, la formattazione e il trasferimento dei dati di uscita attraverso il bus di controllo della telecamera seriale (SCCB).
◆Risoluzione: 640 x 480 (VGA); velocità massima di trasferimento dell'immagine: 30fps@VGA; formato di uscita ((8-bit): YUV/YCbCr 4:2:2, RGB565/555/444, GRB 4:2:2, Dati RGB grezzi
◆SPEC dell'obiettivo: obiettivo di base; angolo di campo di visione di 45 gradi (D); filtro IR integrato 650, solo luce visibile; distorsione inferiore all'1%.
◆Ricomandato agli amanti dell'elettronica, questo CCM è compatibile con Arduino, Maple, ChipKit, STM32, ARM, DSP, FPGA e altre piattaforme MCU.
Applicazioni
Sistema di monitoraggio dei visitatori
Sistema di sorveglianza
Sistema di presenza
Riconoscimento facciale
Scansione dei documenti
Evitare gli ostacoli
