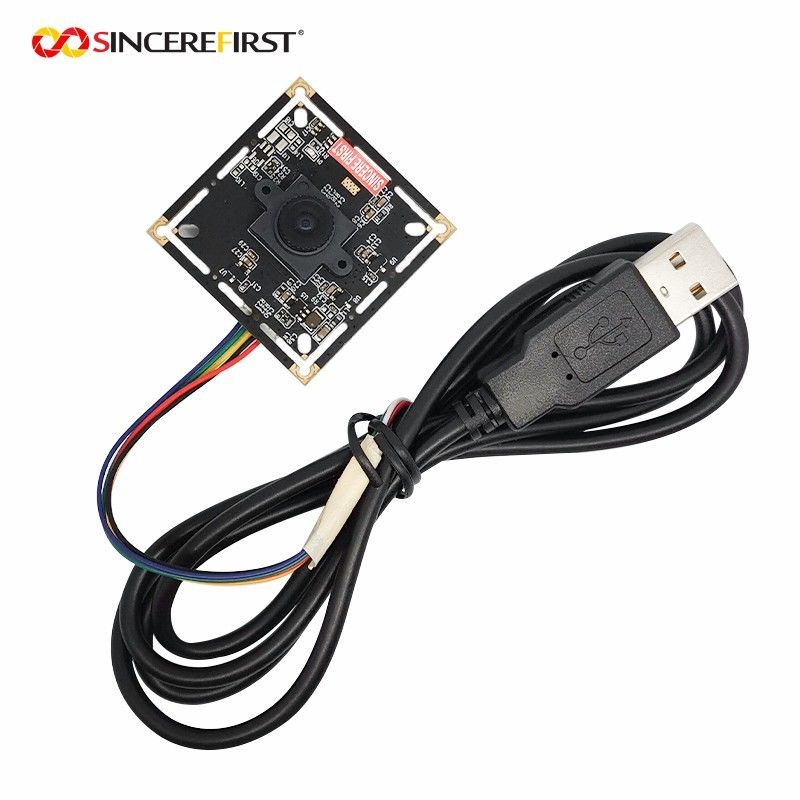

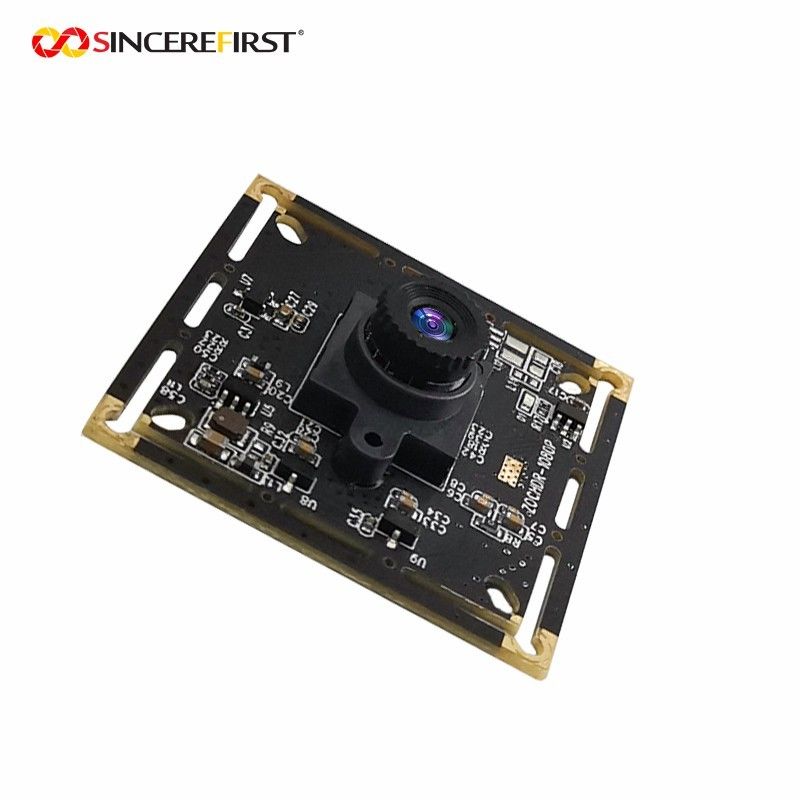

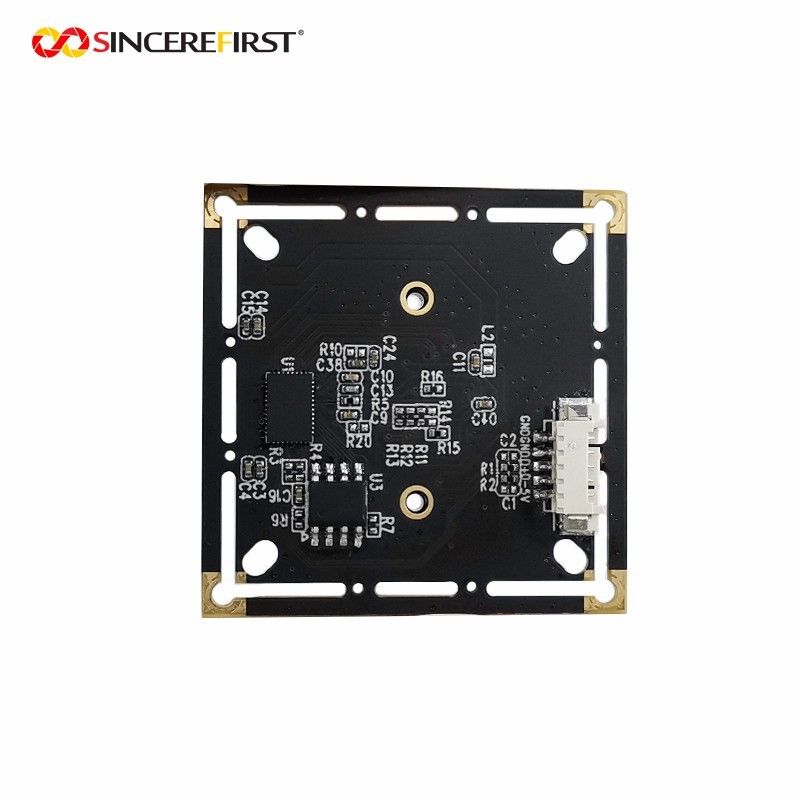

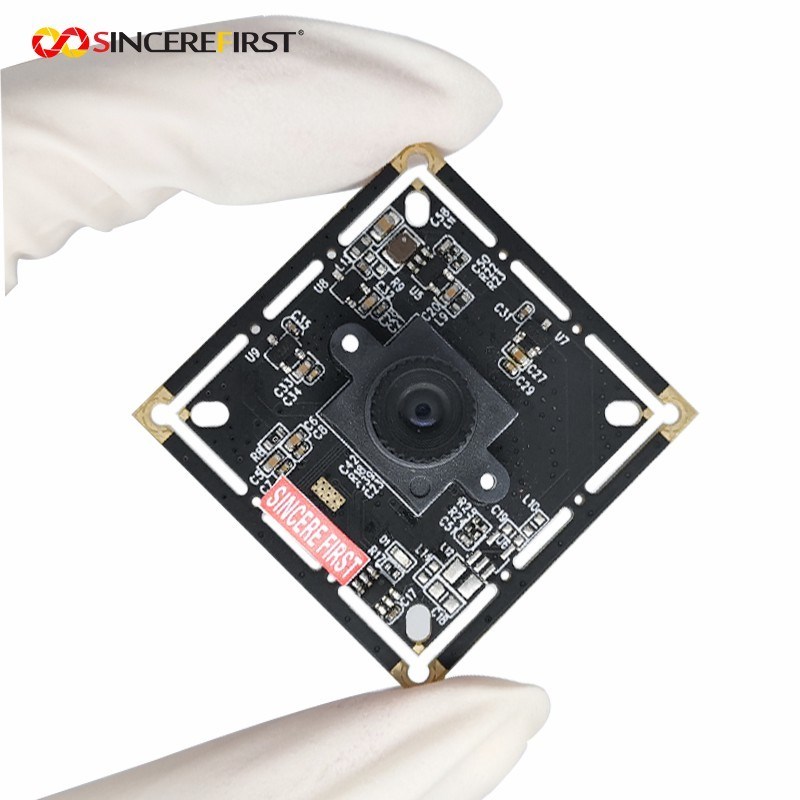

2mp CMOS Sensore di immagine PS5268L Modulo di sensore della fotocamera USB Arduino
Specificità
| Dimensione del modulo | 38*38 mm |
| Pixel | 2 mm |
| Sensore | PS5268L |
| Versione sensore | RGB / monocromo |
| Interfaccia | USB |
| Dimensione dell'obiettivo | Un centimetro e mezzo. |
| Angolo di visualizzazione | D90° H82° V51° |
| Distorsioni | < 1% |
| CIRCOLO di immagine MAX | 6.53 mm |
| Garanzia | 10 anni |
Descrizione
Il PS5268 è un sensore di immagine CMOS a bassa potenza e altamente integrato che emette pixel 1920x1080 (Full HD-1080p) con lettura dell'otturatore rotante.Ha incorporato la nuova tecnologia FinePixel TM e sensore HDR per eseguire l'eccellente qualità dell'immagine e single-shot di alta gamma dinamica di produzione di immagine sintetizzata. PS5268 produce dati grezzi lineari a 14 bit o a tono locale mappati a 12 bit attraverso l'interfaccia MIPI CSI-2 con un consumo energetico molto basso.
Il PS5268 può essere programmato per impostare il tempo di esposizione per diverse condizioni di luminosità tramite il bus di controllo seriale I2CTM.costo efficace e tempo di commercializzazione per l'applicazione HDR ad alta risoluzione. Programmando il set di registri interni, esegue la correzione del livello di nero sul chip e il controllo della qualità dell'immagine ad alta temperatura.
Caratteristiche
◆Dimensione dell'immagine: 1928 x 1088 pixel con
Bayer-RGB color filter array e
micro-lenti
◆Formato di uscita:
-14 bit lineare HDR-RAWRGB
- HDR a 12 bit + Tono locale mappato
Dati di riferimento:
-10 bit RAWRGB lineare
◆Interfaccia di uscita
- 12 bit di uscita DVP parallela
-uscita MIPI a 2 corsie (fino a 800 Mbps)
per corsia)
◆I2CMInterfaccia con due tipi di
Identificatore di schiavo
◆basso consumo di energia
◆Alta sensibilità
◆Supporto della sintesi HDR su chip
◆Funzioni del processore del sensore d'immagine:
Calibrazione automatica del livello nero
Mapping locale dei toni incorporato
Cancellazione del sole nero
◆Supporta la sincronizzazione del quadro del sensore
◆PLL su chip
(orologio di ingresso/PLL m>=1MHz)
◆Convertitore A/D a colonna su chip
◆Controllo manuale di guadagno analogico su chip
◆Tempo di fotogramma variabile continuo&
tempo di esposizione
◆sostenere il WOI e il sottocampionamento
◆Supporto per linee e pixel
◆uscita di supporto Hsync a Vsync
◆supporto 1,7V~3,3VI/O
◆Supporto per l'esposizione automatica rapida (FAE)
funzione
Applicazioni
Camera di sorveglianza HD-CCTV
Camera IP di sorveglianza
Registratore video per auto
