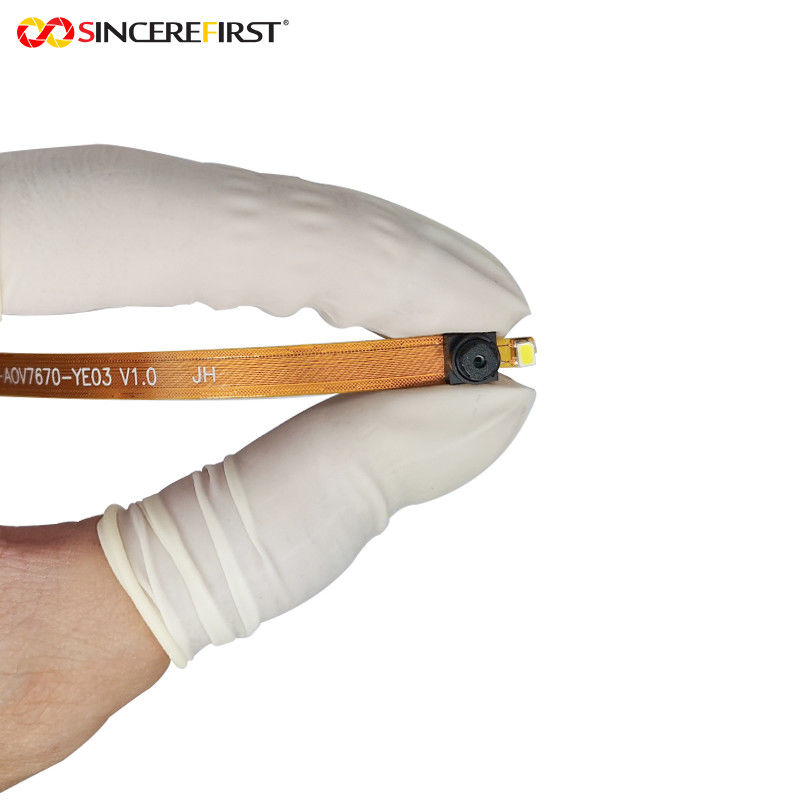

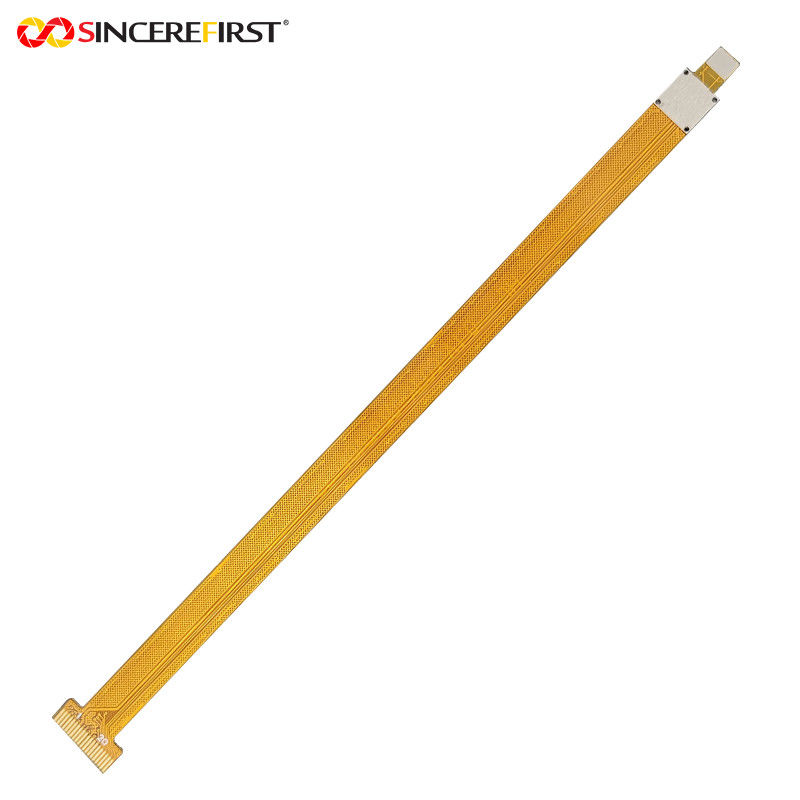

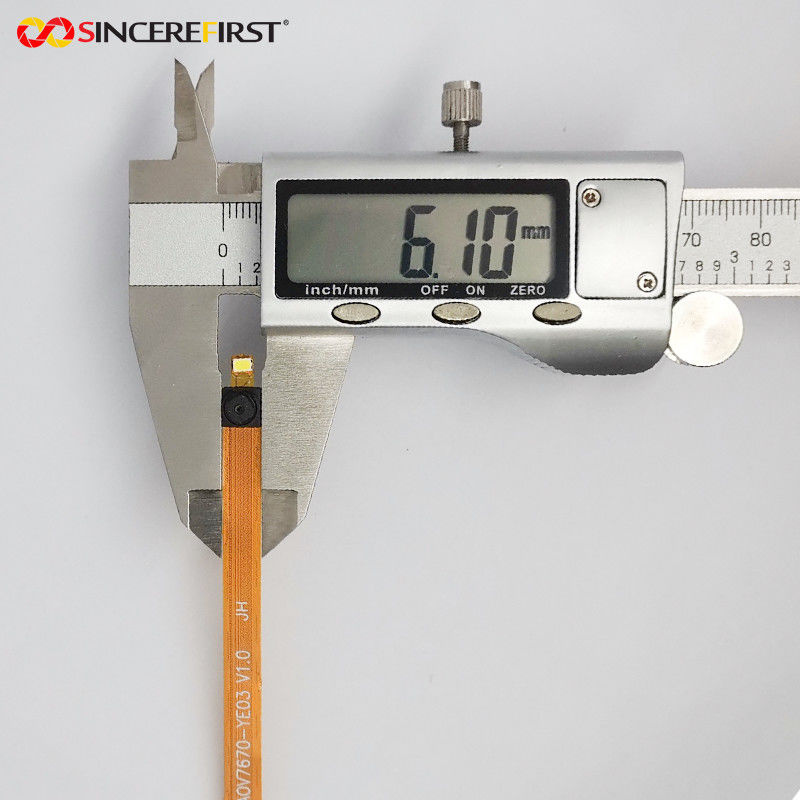

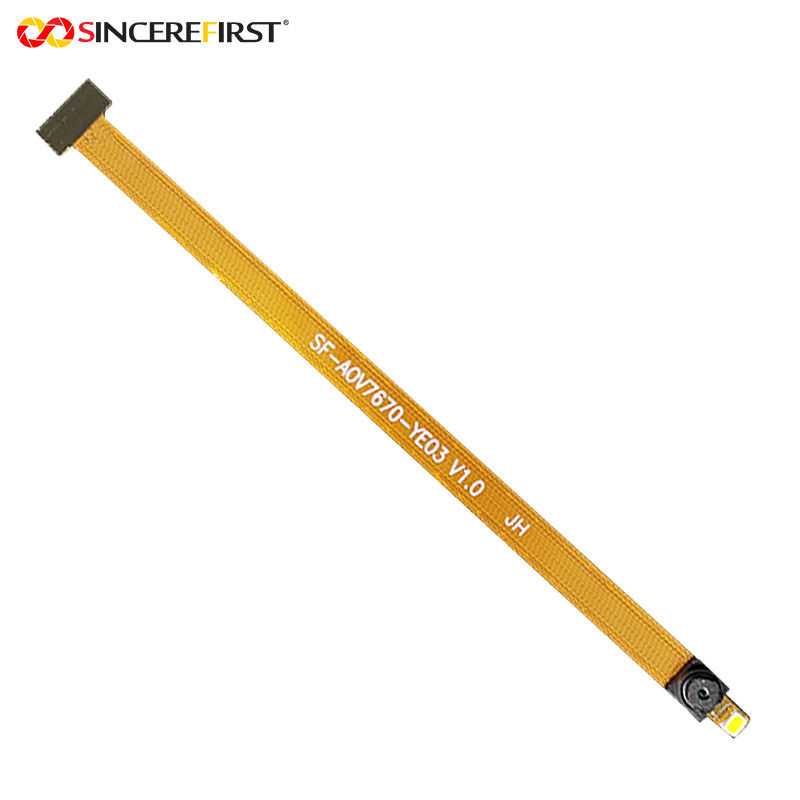

Sensore del lampone pi CMOS VGA del modulo della macchina fotografica di 0.3MP OV7670 ESP32

Modulo della macchina fotografica del sensore Esp32 del lampone pi CMOS VGA di 0.3MP OV7670

Specificaitons

Descrizione

Il OV7670 è un modulo popolare della macchina fotografica di CMOS ampiamente usato ai nei sistemi basati a microcontroller quali Arduino, il lampone pi ed altri sistemi embedded.
Il OV7670 sostiene una risoluzione di VGA (640x480) e può catturare fino a 30 fotogrammi al secondo. Ha un sensore di immagine del su chip che cattura i dati di RGB e un'unità di elaborazione analogica che fornisce la interamente struttura, la finestra ed i modi sotto-provati di acquisizione di immagine.
Il OV7670 è capace della produzione sia dei formati immagine crudi che compressi ed ha un motore di compressione dell'hardware del JPEG per l'elaborazione di immagini veloce ed efficiente. Ulteriormente, ha un convertitore analogico-digitale incorporato di 10 bit (ADC) che converte il segnale analogico dal sensore in segnale numerico per l'elaborazione più facile.
Il modulo inoltre caratterizza un generatore di orologio programmabile, che tiene conto la flessibilità nelle sincronizzazioni dell'acquisizione immagine e la capacità regolare le caratteristiche di immagine quali luminosità, contrasto, saturazione e la tonalità.
In generale, il OV7670 è un modulo affidabile e di facile impiego della macchina fotografica adatto per varie applicazioni nel campo di dispositivo ottico del computer e di robotica.

Caratteristiche

◆Questo mini modulo della macchina fotografica compatta 0.3MP è basato sul sensore OV7670 di immagine di CMOS di bassa tensione, che fornisce la funzionalità completa di un'unità di elaborazione monochip della macchina fotografica e di immagine di VGA.
◆Il framerate massimo di 30fps alle risoluzioni di VGA con controllo completo dell'utente sopra qualità di immagine, formattazione ed il trasferimento di dati dell'uscita tramite il bus di controllo di serie della macchina fotografica (SCCB).
◆Risoluzione: 640 x 480 (VGA); Tasso di trasferimento massimo di immagine: 30fps@VGA; Formato dell'uscita (8 bit): 4:2 di YUV/YCbCr: 2, RGB565/555/444, 4:2 DI GRB: 2, dati da rivedere di RGB
◆Spec. della lente: Lente di riserva; 45 gradi (D) angolo di campo visivo; Filtro da IR della totalità 650, luce visibile soltanto; Distorsione più basso di di 1%.
◆Raccomandato per gli amanti elettronici, questo CCM è compatibile con Arduino, acero, ChipKit, STM32, il BRACCIO, DSP, FPGA ed altre piattaforme di MCU.
◆Saturazione di colore, luminosità, contrasto ed acutezza regolabili
◆Controllo automatico dell'esposizione completo, compreso controllo di guadagno automatico (AGC) ed equilibrio bianco automatico (AWB)

Applicazioni

Il OV7670 è un sensore di immagine di CMOS progettato per uso in varie applicazioni. Alcune applicazioni comuni del OV7670 includono:

1. Macchine fotografiche digitali: Il OV7670 può essere utilizzato come sensore a basso costo della macchina fotografica in macchine fotografiche digitali.

2. Sistemi di sicurezza: Le immagini ad alta definizione fornite dal OV7670 per renderlo ideale per uso in sicurezza e sistemi di sorveglianza.

3. Imaging biomedico: Il OV7670 può essere utilizzato nell'attrezzatura di imaging biomedico quali gli endoscopi ed i microscopi.

4. Robotica: Il OV7670 è utilizzato nella robotica per fornire le capacità della visione ai robot, come rilevazione dell'oggetto ed inseguimento.

5. Gioco: Il OV7670 può essere utilizzato nelle applicazioni di gioco per fornire il video input in tempo reale per gioco interattivo.

6. Applicazioni automobilistiche: Il OV7670 può essere utilizzato nelle applicazioni automobilistiche quali le macchine fotografiche ed i sistemi retrovisori di driver-aiuto.

7. Automazione industriale: Il OV7670 è utilizzato nell'automazione industriale per gli scopi di ispezione e del monitoraggio.

8. Realtà virtuale: Il OV7670 può essere utilizzato nelle applicazioni di realtà virtuale per fornire le esperienze visive immersive.
