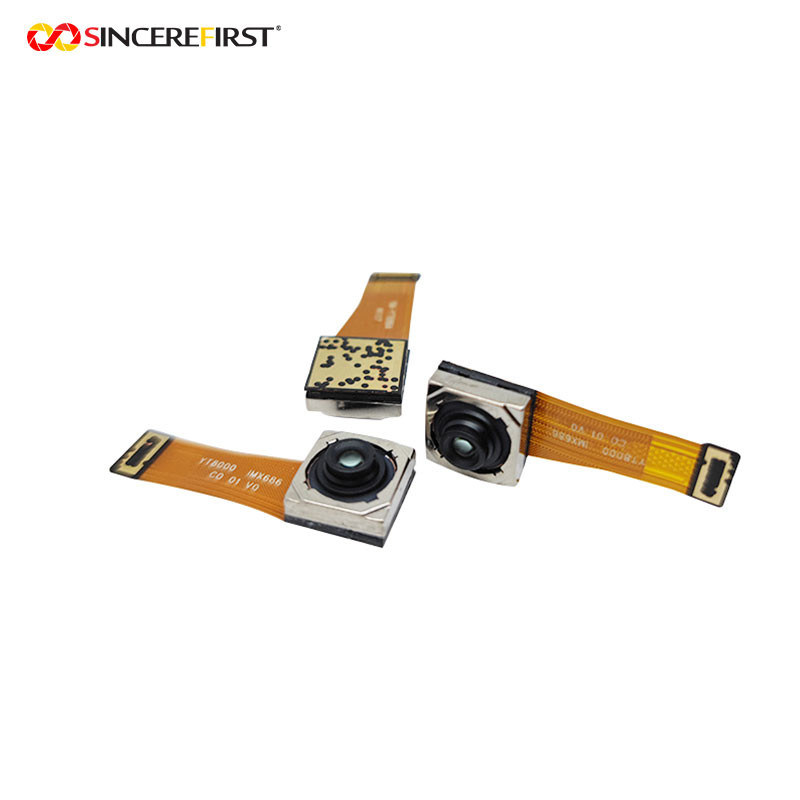

Macchina fotografica di alta risoluzione del modulo 64mp Sony Imx 686 della macchina fotografica di MIPI

Modulo di alta risoluzione della macchina fotografica di Mipi del sensore di 64mp Sony IMX686 per Smartphone

Specificaitons

Descrizione

Sony IMX686 è un sensore della macchina fotografica 64MP con una risoluzione del pixel di 9248 x di 6944. Questo sensore misura 1/1.7-inch nella dimensione, accoppiata con una dimensione del pixel 1.6um. Adotta il sensore retro-illuminato ed impilato di Sony di CMOS di immagine per raggiungere l'immagine ad alta velocità che catturano dai circuiti del convertitore di A/D di parallelo della colonna e l'alta immagine a basso rumore e del sensibilità (che paragona al sensore convenzionale di immagine di CMOS) attraverso la struttura del pixel della rappresentazione illuminata parte. Il filtro dal mosaico di colore primario del pigmento della R, di G e di B è impiegato. Funziona con quattro tensioni di alimentazione elettrica: l'analogo 2,9 V e 1.8V, 1,1 V digitali e 1,8 V per l'interfaccia dell'ingresso/uscita e raggiunge il basso consumo energetico.

Caratteristiche

◆sensore Retro-illuminato ed impilato di immagine di CMOS
◆Disposizione del filtro colorato da codifica di Bayer del quadrato (QBC)
◆Fuoco automatico di rilevazione di fase (PDAF)
◆Alto frame per secondo
risoluzione di 30fps@Full (Ri-mosaico di QBC)
30fps@QBC-HDR
30fps@V2H2 QBC-HDR
pixel adiacente Binning (16 di 120fps@2x2: 9)
pixel adiacente Binning V2H2 (16 di 240fps@2x2: 9)
◆Alto rapporto di segnale/disturbo (SNR)
◆Operazione doppia di sincronizzazione del sensore
◆2D correzione dinamica incorporata del pixel di difetto (DPC)
◆Lente che protegge correzione (LSC)
◆Sensore di temperatura incorporato
◆Video formato dell'uscita di 10 CRUDI, 8 CRUDI, RAW14 (QBC HDR senza locale Tone Mapping)
◆Funzione del Ri-mosaico di QBC
◆Modo eccellente di notte
◆Funzione di QBC HDR
◆Due PLLs per la generazione di orologio indipendente per controllo del pixel e l'interfaccia del emissione dei dati
◆Emissione dei dati di serie CSI-2
MIPI D-PHY 2lane/4lane, massimo 2.5Gbps/lane, spec. di D-PHY. ver. 1,2 compiacenti
MIPI C-PHY 1/2/3trio, 4.5Gsps/Trio massimo, spec. di C-PHY. ver. 1,2 compiacenti
◆comunicazione di serie a due fili (supporti I2C «modo veloce», «più di Rapido modo» e I3C)
◆pezzo 5K della ROM di OTP per gli utenti

Applicazioni

smartphone, industriale, medico, visione artificiale, per controllo di accesso, per i microscopi, per traffico astuto, istruzione, per ricerca e sviluppo, per vendita al dettaglio, per metrologia, per i dispositivi inclusi, per l'industria automobilistica, agricoltura, per i UAVs, per elettronica, per robotica, per il monitoraggio di traffico
