Modulo sensore della fotocamera CMOS ad alta risoluzione 50mp Sony IMX766 Mipi

Modulo sensore della fotocamera CMOS ad alta risoluzione 50mp Sony IMX766 Mipi

Specificità

Descrizione

Il Sony IMX766 da 50 MP è dotato di un sensore da 1/1,56 pollici e supporta l'OIS. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structure. R, G e B pigmento filtro mosaico colore primario è impiegato. Funziona con quattro tensioni di alimentazione: analogica 2.8V e 1.8V, digitale 1.1V e 1.8 V per l'interfaccia ingresso/uscita e raggiunge un basso consumo energetico.

Caratteristiche

L'IMX766 è un sensore di immagine a risoluzione di 50MP con una dimensione del sensore di 1/1.56 ̊ e una dimensione dei pixel di 1.0 μm.La grande dimensione del sensore combinata con l'aumento della dimensione dei pixel offre una maggiore assunzione di luce rispetto ai sensori Sony precedenti.
Il sensore è basato sulla soluzione 2x2 On-Chip Lens (OCL) di Sony che utilizza una lente a condensatore su quattro pixel adiacenti in un array di filtri a colori Quad Bayer.Tale meccanismo consente di rilevare le differenze di fase tra tutti i pixel e consente un'elevata precisione per piccoli oggettiQuesto aumenta anche le prestazioni di messa a fuoco in condizioni di scarsa illuminazione.

Struttura del dispositivo

Sensore di immagine CMOS

Dimensione dell'immagine: diagonale 10.240 mm (tipo 1/1.56)

Numero di pixel effettivi: 8224 (H) × 6224 (V) circa 51.1 M pixel

Numero di pixel attivi: 8192 (H) × 6144 (V) circa 50,3 M pixel

Dimensione del chip: 9,214 mm (H) × 7,270 mm (V)

Dimensioni delle celle unitarie: 1,00 μm (H) × 1,00 μm (V)

Materiale del substrato: silicio

Servizio personalizzato:

Possiamo personalizzare la lunghezza del FPC, la forma del modulo, la dimensione della testa del modulo, il supporto dell'obiettivo, la direzione di imaging, il pinout, il connettore, il VCM, l'obiettivo, il firmware, ecc.

Processo personalizzato:

1. È possibile fornire disegni o campioni, nonché richiedere la documentazione e sviluppato da
il nostro staff di ingegneri.
2Comunicazione o riunione
3Noi comunicheremo con voi in dettaglio per determinare il prodotto di cui avete bisogno e cercare di impostare il prodotto più adatto per voi
secondo le vostre esigenze.
4. Sviluppo del campione
5. Determinare i dettagli della - comunicare in qualsiasi momento per garantire un buon andamento.
6. Esame di campioni
7- Test e età sulla tua domanda, risultati dei test di feedback, non c'è bisogno di modificare, produzione in serie.

Perché scegliere noi:

Applicazioni

Soluzioni per telecamere
Immaginatori a infrarossi per l'industria

Modulo della telecamera dei droni
Sistemi intelligenti, ecc.

A proposito di noi:

Collaborazione Marchi e CustomERS:

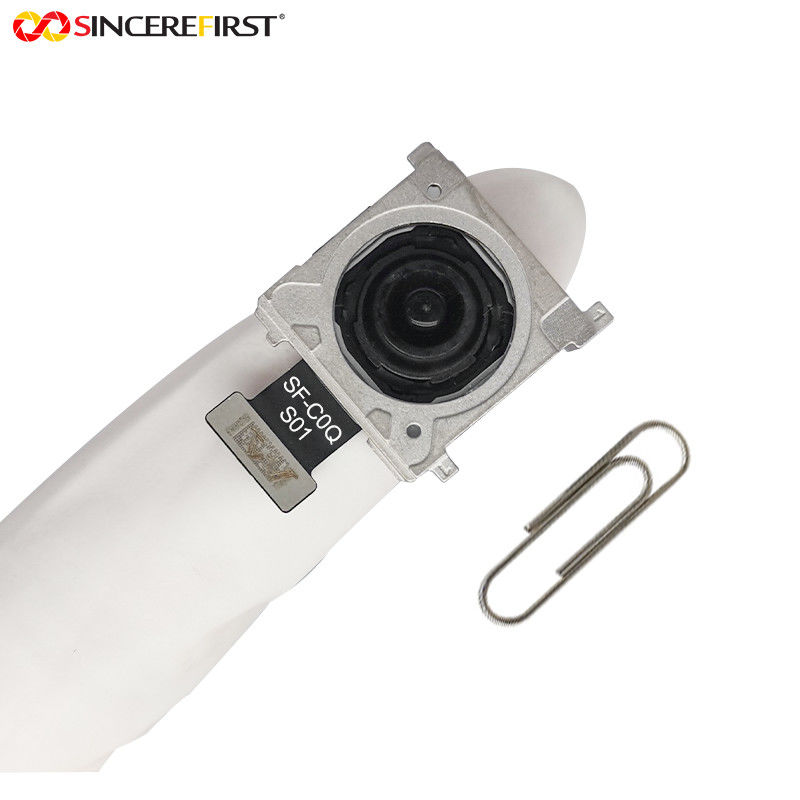

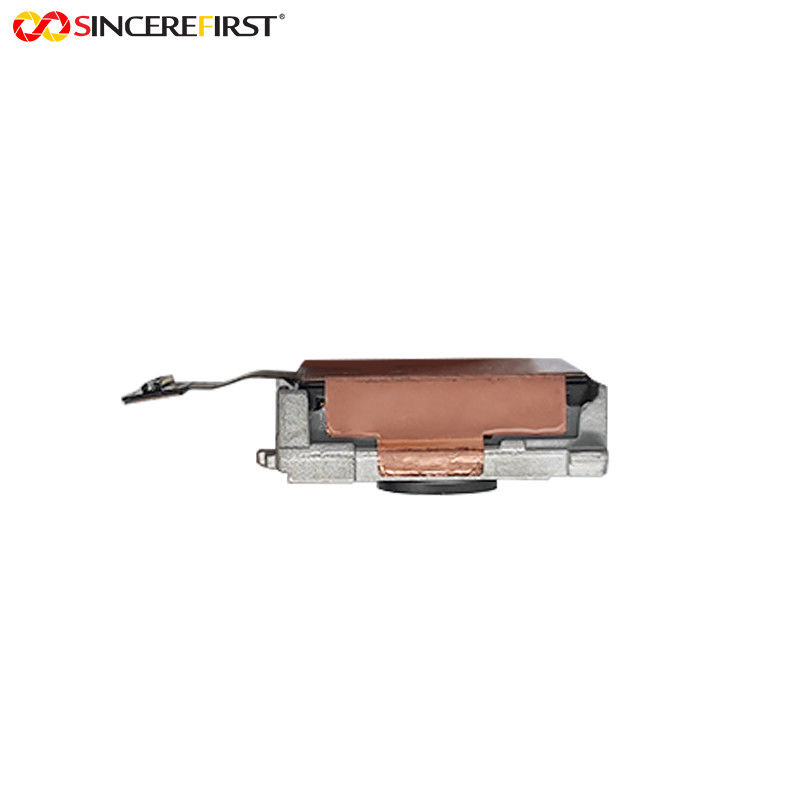

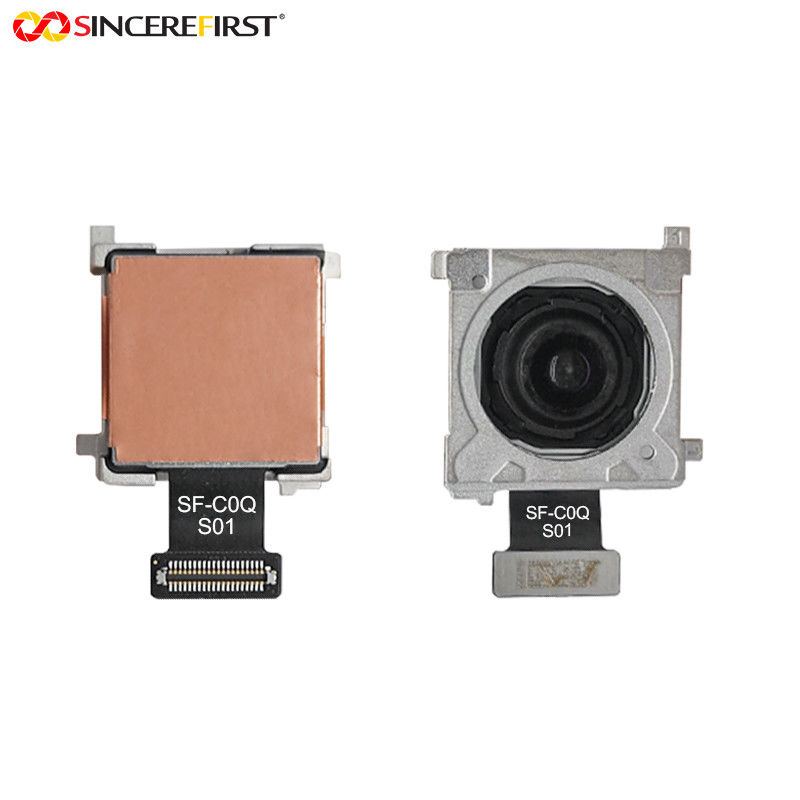

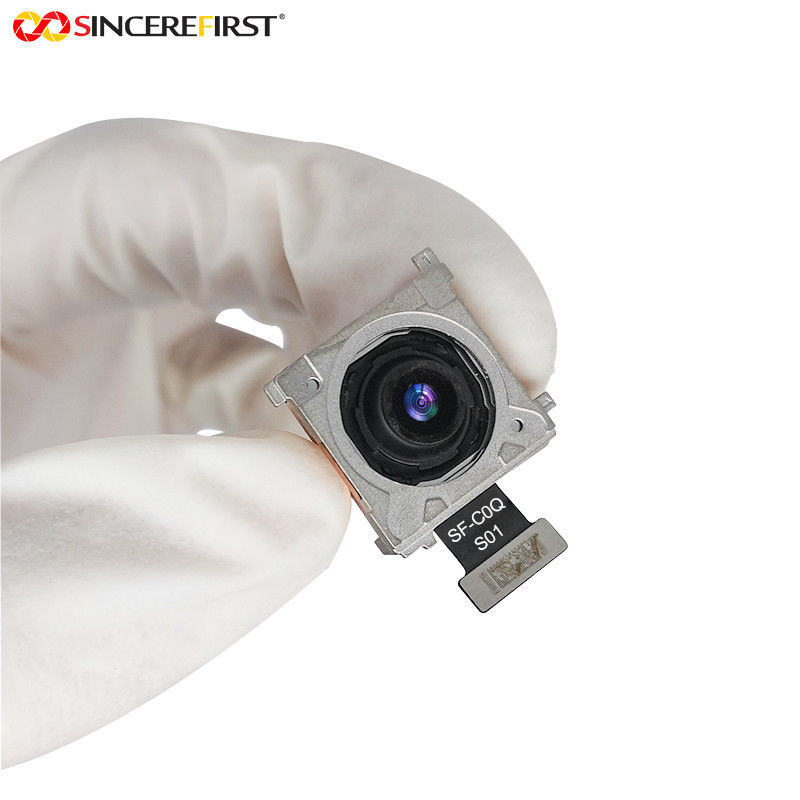

Dettagli Immagini:
